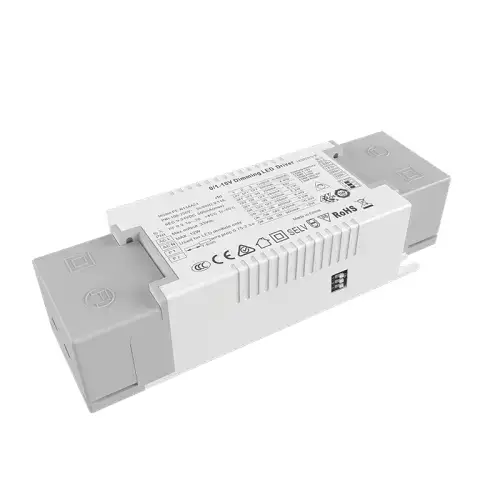

10W நிலையான மின்னோட்டம் 0/1-10V CCT மங்கக்கூடிய LED இயக்கி

ஸ்டார்வெல் தொழிற்சாலையின் உயர்தர 10W கான்ஸ்டன்ட் கரண்ட் 0/1-10V CCT மங்கக்கூடிய LED டிரைவர் இரண்டு சேனல் சிக்னல் கட்டுப்பாடு ஏற்றுக்கொள்ளப்பட்டது, ஒரு சேனல் பிரகாசத்தைக் கட்டுப்படுத்த 0/1-10v, மற்ற சேனல் வண்ண வெப்பநிலையைக் கட்டுப்படுத்த 0/1-10v, CPU மங்கலான வளைவைக் கட்டுப்படுத்துகிறது மற்றும் கலப்பு அதிர்வெண் கட்டுப்பாட்டைக் கொண்டுள்ளது.

விசாரணையை அனுப்பு

தொழில்முறை தயாரிப்பாளராக, Starwell உங்களுக்கு உயர்தர 10W நிலையான மின்னோட்டம் 0/1-10V CCT மங்கக்கூடிய LED டிரைவரை வழங்க விரும்புகிறது. பிரகாசத்தின் காட்சி உணர்வை அடைய, பயன்படுத்தப்படும் மூலப்பொருட்கள் முதல் வரிசை பிராண்டுகள், இறக்குமதி செய்யப்பட்ட சிப் அல்ட்ரா டீப் டிம்மிங் டிசைன், சந்தையில் உள்ள பல்வேறு நுண்ணறிவு மங்கல் அமைப்புகளுடன் பொருந்துகிறது

விவரக்குறிப்பு

மாதிரி		PE-FN10ACA42	PE-FN20ACA42
வெளியீடு	வெளியீடு மின்னழுத்தம்	9-42Vdc 9-41Vdc 9-37Vdc 9-33Vdc 9-28Vdc	9-42Vdc
	அதிகபட்ச வெளியீட்டு மின்னழுத்தம்	42Vdc	42Vdc
	ஏற்றப்படாத வெளியீட்டு மின்னழுத்தம்	45Vdc	45Vdc
	வெளியீடு மின்னோட்டம்	120/180/200/240/270/300/350mA	200/250/280/300/350/400/450/500mA
	வெளியீட்டு சக்தி	1.5W~9.8W	2W~21W
	ஸ்ட்ரோப் நிலை	ஃப்ளிக்கர் இல்லை
	மங்கலான வரம்பு	0~100%,எல்இடி 0.03%இல் தொடங்கலாம்.
	PWM மங்கலான அதிர்வெண்	>3600Hz
	தற்போதைய துல்லியம்	±5%
	பவர் டவுன் பயன்முறை	சிக்னல் அதிகபட்ச பிரகாச வெளியீடு இல்லை
உள்ளீடு	மங்கலான இடைமுகம்	0-10V 1-10V சமிக்ஞை இடைமுக மின்னோட்டம் <2ma
	உள்ளீட்டு மின்னழுத்த வரம்பு	200-250Vac
	அதிர்வெண்	50/60Hz
	உள்ளீட்டு மின்னோட்டம்	<0.045A ac230v	<0.055A ac230v
	சக்தி காரணி	PF>0.94/230V ac(முழு சுமையில்)	PF>0.95/230V ac(முழு சுமையில்)
	THD	230Vac@THD <14% (முழு சுமையில்)
	செயல்திறன்(வகை.)	81%	86%
	இன்ரஷ் மின்னோட்டம்(வகை.)	குளிர் தொடக்கம்25A@230Vac
	எதிர்ப்பு எழுச்சி	L-N: 1.8kV
	கசிவு மின்னோட்டம்	<0.25mA/230Vac
சுற்றுச்சூழல்	வேலை வெப்பநிலை	ta: 45°C tc: 80 °C
	வேலை செய்யும் ஈரப்பதம்	20 ~ 95%RH, ஒடுக்கம் இல்லாதது
	சேமிப்பு வெப்பநிலை, ஈரப்பதம்	-40 ~ 80°C, 10~95%RH
	வெப்பநிலை. குணகம்	±0.03%/°C(0-50)°C
	அதிர்வு	10~500Hz, 2G 12min./1cycle, 72minகளுக்கான காலம். ஒவ்வொன்றும் X, Y, Z அச்சுகளுடன்.
பாதுகாப்பு	அதிக வெப்ப பாதுகாப்பு	PCB வெப்பநிலை ≥110°C, தானாக மீட்டெடுக்கப்பட்டால் வெளியீட்டு மின்னோட்டத்தை புத்திசாலித்தனமாக சரிசெய்தல் அல்லது அணைத்தல்.
	அதிக சுமை பாதுகாப்பு	பவர்≥102% என மதிப்பிடும்போது வெளியீட்டை நிறுத்தவும், தானாக மீட்டெடுக்கப்படும்.
	ஷார்ட் சர்க்யூட் பாதுகாப்பு	ஷார்ட் சர்க்யூட் ஏற்பட்டால் தானாக ஷட் டவுன் ஆகிவிடும்.
	சுமை இல்லாத பாதுகாப்பு	வெளியீடு நிலையான மின்னழுத்தம்.
பாதுகாப்பு & இ.எம்.சி	மின்னழுத்தத்தைத் தாங்கும்	I/P-O/P: 3750Vac
	தனிமைப்படுத்தல் எதிர்ப்பு	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	பாதுகாப்பு தரநிலைகள்	IEC/EN61347-1, IEC/EN61347-2-13
	EMC உமிழ்வு	/
	EMC நோய் எதிர்ப்பு சக்தி	/
	ஸ்ட்ரோப் சோதனை தரநிலை	IEEE 1789
மற்றவர்கள்	பரிமாணம்	130×37×22.6மிமீ(L×W×H)
	பேக்கிங்	PE பை
	எடை (G.W.)	85 கிராம் ± 10 கிராம்

அம்சங்கள்:

1. பல மங்கலான மற்றும் வண்ணப் பொருத்த இடைமுகங்களை ஒருங்கிணைக்கவும் 2.0/1-10v பிரகாசம் சரிசெய்தல், வண்ணப் பொருத்த வெப்பநிலை

3. ஸ்ட்ரோபோஸ்கோபிக் இல்லாமல் டிஜிட்டல் கட்டுப்பாட்டு வெளியீடு

4. ஏசி உள்ளீடு 200-250v வரம்பு

5. இயற்கை காற்று குளிர்ச்சி, ஈரப்பதம்-ஆதாரம், வெப்பம் கடத்தும் சிலிகான் வெப்பச் சிதறல் செயல்முறை

6. ஆழமான மங்கலான வடிவமைப்பு

7. பல பாதுகாப்பு செயல்பாடுகள்

8. crimping வடிவமைப்பு, வசதியான மற்றும் வேகமாக

விண்ணப்பம்:

1. லெட் இரட்டை வண்ண ஒளி மூல

2. வில்லா அறிவார்ந்த விளக்குகள்

3. வயர்லெஸ் அறிவார்ந்த விளக்கு அமைப்பை அணுகலாம்

4. அருங்காட்சியக விளக்குகள்

5. உயர்நிலை வணிக விளக்குகள்

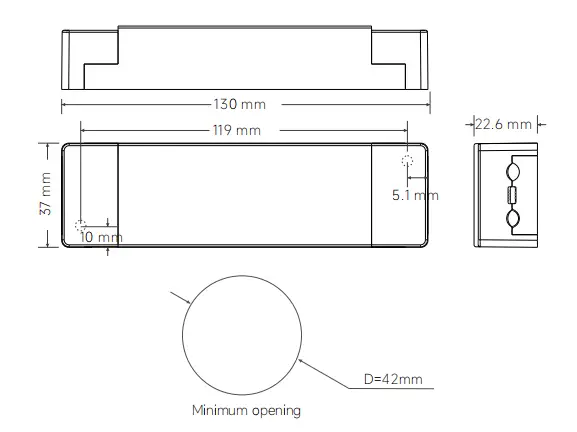

பரிமாணங்கள்:

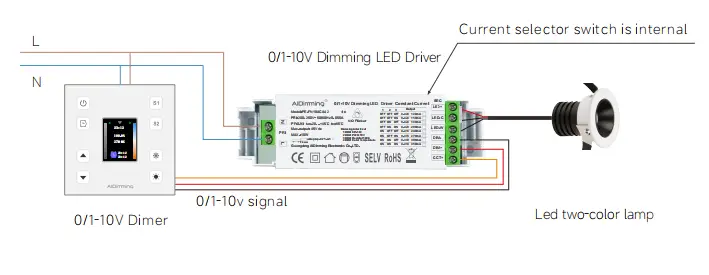

வயரிங்:

1. இன்புட் டெர்மினல் வயரிங்: வயர் கேஜ் 22awg-14awg (0.5mm2 – 1.5mm2)க்கு ஏற்றது, அகற்றுவதற்கு 9-10mm டின் தேவை

2. அவுட்புட் டெர்மினல் வயரிங்: வயர் கேஜ் 22awg-12awg (0.5mm2 – 1.5mm2)க்கு ஏற்றது, அகற்றுவதற்கு 6-7mm டின் தேவை

3. அவுட்புட் டெர்மினல் வயரிங்: அவுட்புட் எல்இடியின் நேர்மறை துருவம் பொதுவான முனையமாகும், மேலும் மூன்று கம்பி லெட் கேன்

நேர்மறை துருவங்களில் ஒன்றுடன் இணைக்கப்பட வேண்டும்.

பயன்பாட்டிற்கான வழிமுறைகள்:

வேறுவிதமாகக் குறிப்பிடப்படாவிட்டால், அனைத்து விவரக்குறிப்புகள் மற்றும் அளவுருக்கள் 230VAC உள்ளீடு, மதிப்பிடப்பட்ட சுமை மற்றும் 25 ℃ சுற்றுப்புறத்தில் அளவிடப்படும்

வெப்பநிலை

இந்த தயாரிப்பு உள்ளீட்டில் ஒரு பிரஸ் லைன் தொப்பி உள்ளது, சுய-லாக்கிங் கிளாம்பிங் மூலம், அதை ஒரு ஸ்க்ரூடிரைவர் மூலம் திறக்கலாம், பிறகு நீங்கள்

AC லைன் L மற்றும் பூஜ்ய சுண்ணாம்பு N உடன் இணைக்கப்பட்ட உள்ளீட்டு முனையத்தைப் பார்க்கும், வெளியீட்டு முனையம் a இன் படி இணைக்கப்படும்

தயாரிப்பு லேபிள், நேர்மறை மற்றும் எதிர்மறை துருவத்தைக் கவனியுங்கள்.

**1: உள்ளீடு மற்றும் அவுட் புட் ஆகியவற்றுக்கு இடையே உள்ள வேறுபாட்டைக் கவனத்தில் கொள்ளவும், சரியாக இணைக்கவும், பின்னர் பவர் ஆன் செய்யவும்

**2: DC வெளியீட்டின் சுமையை முதலில் இணைக்கவும், சரிபார்த்த பிறகு இயக்கியைத் திறக்கவும்; நிலையான தற்போதைய பயன்முறையில், சக்தி என்றால்

ஓபன் சர்க்யூட்டில், இயக்கியை அணைக்கவும், வெளியீட்டின் மூலம் மின்சாரம் சேமிக்கப்படும் வரை எல்இடியை இணைக்க முடியாது

வெளியீடு, அல்லது அது எல்.ஈ.

**3.இந்த வகை இயக்கி LED விளக்குகளின் பயன்பாட்டிற்கு மட்டுமே வரையறுக்கப்பட்டுள்ளது, உள்ளீடு மின்னழுத்த வரம்பு AC200-250V, வெப்ப காப்பு

பருத்தி மற்றும் உற்பத்தியின் வெப்பச் சிதறலைத் தடுக்கும் பிற பொருட்கள், இது குறிப்பிடப்பட்ட தயாரிப்புக்கு இணங்குகிறது

வெளியீட்டு மின்னழுத்தம், தற்போதைய வரம்பு, பயன்பாட்டு சூழல் வெப்பநிலை -20-45 டிகிரி, மற்றும் மேற்பரப்பு மறைக்க முடியாது

சுற்றுச்சூழல் நிலைமைகள், இந்த தயாரிப்பு 5 வருட இலவச உத்தரவாதத்தை அனுபவிக்கிறது.

1. டிம்மிங் டிரைவர் முதல் முறையாக இணைக்கப்பட்ட பிறகு எல்இடி விளக்கு பிரகாசமாக இல்லை, தயவுசெய்து ஏசி உள்ளீட்டை அணைத்து சரிபார்க்கவும்

பின்வருமாறு:

1) DC அவுட்புட் மோசமான தொடர்பு அல்லது இல்லையா;

2) DC வெளியீட்டு துருவமுனைப்பு தலைகீழாக மாற்றப்பட்டதா அல்லது LED போர்டு எதிர் வெல்ட் செய்யப்பட்டதா;

3)ஏசி உள்ளீடு தவறான தொடர்பு உள்ளதா, இந்த தோல்விகளை நீக்கிய பிறகு சோதிக்கவும்;

2.சாதனத்தில் நல்ல இணைப்பு, எல்இடி விளக்குகள் உள்ளன, ஆனால் எல்இடி ஃப்ளிக்கர், ஏசி உள்ளீட்டை அணைத்து, பின்வருமாறு சரிபார்க்கவும்:

1).அளவுருக்கள் மற்றும் உண்மையான அளவுருக்கள் பொருந்துகிறதா இல்லையா.

2).பயன்படுத்துவதில் ஏதேனும் கேள்விகள் இருந்தால், எங்களுடன் சரியான நேரத்தில் தொடர்பு கொள்ளவும், உங்களுடன் உள்ள சிக்கல்களைத் தீர்க்க நாங்கள் எங்களால் முடிந்த அனைத்தையும் செய்வோம்.

0-10V மற்றும் 1-10V இடையே உள்ள வேறுபாடு:

1. 0 / 10V மங்கலானது அதிகபட்சமாக 10Vக்கு சரிசெய்யப்படும்போது, மின்னோட்டமானது 100% மின் உற்பத்தியை எட்டும், மேலும் பிரகாசம் 100%ஐ எட்டும். 0-10V மங்கலானது 0V க்கு சரிசெய்யப்படும் போது, தற்போதைய மின்னோட்டம் இருக்கும்

குறைந்தபட்சம், மற்றும் ஒளி அணைக்கப்படும்; 1-10V மங்கலானது 1V க்கு சரிசெய்யப்படும் போது, மின்னோட்டம் குறைந்தபட்சம் மற்றும் ஒளி அணைக்கப்படும்.

2. 0-10V மற்றும் 1-10V டிம்மிங் இடையே உள்ள வேறுபாடு: வெவ்வேறு தொடக்க மற்றும் மூடும் மின்னழுத்தம், 0-10V 0.7V இல் உள்ளது,

(குறைந்தபட்ச பிரகாசம்) 1-10V 1.2V இல் (குறைந்தபட்ச பிரகாசம்) ஆன் செய்யப்படுகிறது.

3. டிஜிட்டல் டிம்மிங் இயக்கி 0-10V மற்றும் 1-10V டிம்மிங் தானியங்கு அடையாளம் இரண்டு மங்கலான முறைகள்.

4. ஒரே சமிக்ஞை சுற்று ஒரே நேரத்தில் ஒளியையும் இருளையும் கட்டுப்படுத்துகிறது.

5. டிம்மர் (டிம்மிங் சிஸ்டம்) 0-10V மற்றும் 1-10V டிம்மிங் சிக்னல்களாக பிரிக்கப்பட்டுள்ளது.

6. மங்கலான இணக்கத்தன்மை என்பது சமிக்ஞைக் கோட்டின் கட்டுப்பாட்டு தூரம் மற்றும் கட்டுப்பாட்டு மின்சார விநியோகத்தின் எண்ணிக்கை ஆகியவற்றுடன் தொடர்புடையது.

எண் அதிகமாக இருந்தால் அல்லது சிக்னல் லைன் மிக நீளமாக இருந்தால், கீழே சரி செய்ய முடியாது, சரி செய்ய முடியாது போன்ற பிரச்சனைகள் ஏற்படும்.
