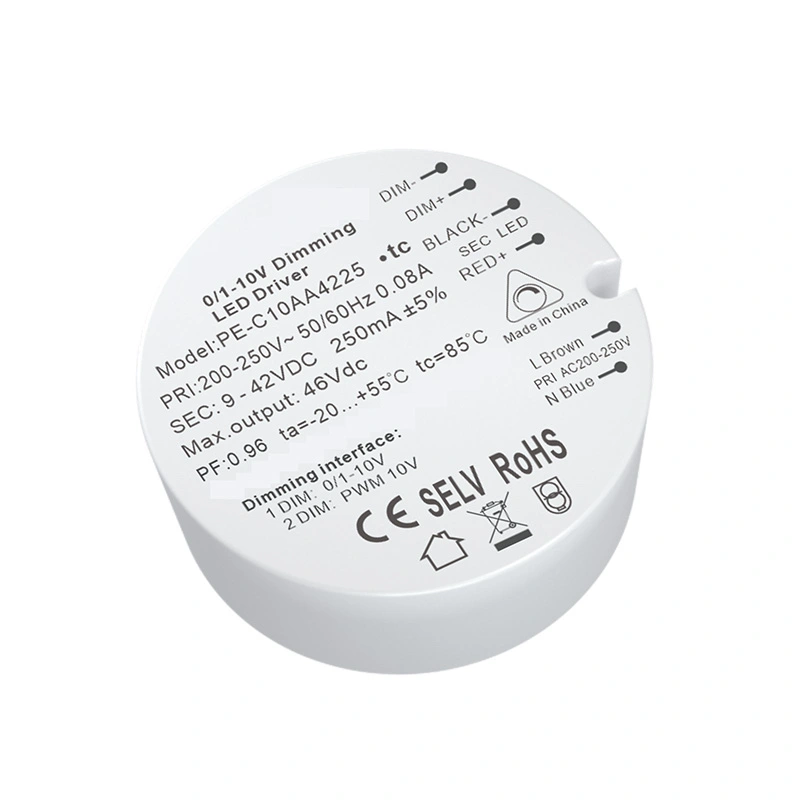

10W நிலையான மின்னோட்டம் 0-10V மங்கக்கூடிய LED இயக்கி

முன்னணி சீனா சப்ளையர்களாக, நாங்கள் ஸ்டார்வெல் 10W கான்ஸ்டன்ட் கரண்ட் 0-10V மங்கக்கூடிய LED டிரைவர்களை மொத்தமாக வழங்குகிறோம், தரமான செயல்திறனுடன் கம்பீரமான கட்டுமானத்தையும் இணைக்கிறோம். PE-C10 சிக்னல் கட்டுப்பாடு மற்றும் பிரகாசத்தைக் கட்டுப்படுத்த 0 / 1-10V சிக்னல் ஆகியவற்றை ஏற்றுக்கொள்கிறது. பயன்படுத்தப்படும் மூலப்பொருட்கள் முதல்-வரிசை பிராண்டுகள். இறக்குமதி செய்யப்பட்ட சிப்பில் ஸ்ட்ரோபோஸ்கோபிக் டிம்மிங் வடிவமைப்பு இல்லை, இது சந்தையில் உள்ள பல்வேறு வகையான தயாரிப்புகளுடன் பொருந்துகிறது நுண்ணறிவு மங்கலான அமைப்பு. PWM மங்கலான வெளியீடு LED இன் பிரகாசத்தைக் கட்டுப்படுத்துகிறது, பிரகாசத்தை துல்லியமாக கட்டுப்படுத்துகிறது மற்றும் மங்கலான வண்ண வெப்பநிலையின் விலகல் சிறியதாக இருக்கும்.
சிலிக்கா ஜெல் வெப்ப கடத்துத்திறன் செயல்முறையானது மின்னணுவை உருவாக்க உள்நாட்டில் ஏற்றுக்கொள்ளப்படுகிறது, கூறுகளின் வெப்ப சமநிலை மிகவும் நிலையானது.

விசாரணையை அனுப்பு

10W நிலையான மின்னோட்டம் 0-10V மங்கக்கூடிய LED டிரைவரின் நம்பகமான சப்ளையர்களைத் தேடுகிறீர்களா? கம்பீரமான வடிவமைப்பு மற்றும் சீரான தரத்தில் கவனம் செலுத்துவதன் மூலம் ஸ்டார்வெல் சீனாவில் உள்ள அதன் தொழிற்சாலையிலிருந்து மொத்த அளவுகளை வழங்குகிறது.

எங்களின் 10W நிலையான மின்னோட்டம் 0-10V மங்கக்கூடிய LED டிரைவர் சிலிகான் வெப்ப கடத்தும் தொழில்நுட்பத்தை உள்நாட்டில் பயன்படுத்துகிறது, இது எலக்ட்ரானிக் கூறுகளின் அதிக நிலையான வெப்ப சமநிலையை அனுமதிக்கிறது.

விவரக்குறிப்பு

மாதிரி		PE-C10AA42	PE-C10RA
வெளியீடு	வெளியீட்டு மின்னழுத்தம்	25-42Vdc	25-42Vdc
	அதிகபட்ச வெளியீட்டு மின்னழுத்தம்	42Vdc	42Vdc
	ஏற்றப்படாத வெளியீட்டு மின்னழுத்தம்	46Vdc	46Vdc
	வெளியீடு மின்னோட்டம்	250mA(150-250mA)	250mA(150-250mA)
	வெளியீட்டு சக்தி	2.25W~10.5W	2.25W~10.5W
	ஸ்ட்ரோப் நிலை	ஃப்ளிக்கர் இலவசம்
	மங்கலான வரம்பு	0 ~ 100%, LED மங்கல் 0.03% இலிருந்து
	PWM மங்கலான அதிர்வெண்	>3600Hz
	தற்போதைய துல்லியம்	±5%
	பவர் டவுன் பயன்முறை	செயலில் உள்ள சமிக்ஞை, சமிக்ஞை அணுகல் இல்லை, அதிகபட்ச செட் மின்னோட்டத்தை வெளியிடுகிறது
உள்ளீடு	மங்கலான இடைமுகம்	0-10V 1-10V 10vpwm சிக்னல் இடைமுக மின்னோட்டம் <0.1mA (pe-c10ra க்கான 100k பொட்டென்டோமீட்டர்)
	உள்ளீட்டு மின்னழுத்த வரம்பு	200-250Vac
	அதிர்வெண்	50/60Hz
	உள்ளீட்டு மின்னோட்டம்	<0.06A ac230v
	சக்தி காரணி	PF>0.96/230V
	THD	230Vac@THD <4% (முழு சுமையில்)
	செயல்திறன்(வகை.)	78%
	இன்ரஷ் மின்னோட்டம்(வகை.)	குளிர் start20A@230Vac
	எதிர்ப்பு எழுச்சி	L-N: 1.5kV
	கசிவு மின்னோட்டம்	<0.25mA/230Vac
சுற்றுச்சூழல்	வேலை வெப்பநிலை	ta: 55°C tc: 80 °C
	வேலை செய்யும் ஈரப்பதம்	20 ~ 95%RH, ஒடுக்கம் இல்லாதது
	சேமிப்பு வெப்பநிலை, ஈரப்பதம்	-40 ~ 80°C°, 10~95%RH
	வெப்பநிலை குணகம்	±0.03%/°C(0-50)°C
	அதிர்வு	10~500Hz, 2G 12min./1cycle, 72minகளுக்கான காலம். ஒவ்வொன்றும் X, Y, Z அச்சுகளுடன்.
பாதுகாப்பு	அதிக வெப்ப பாதுகாப்பு	PCB வெப்பநிலை ≥110°C, தானாக மீட்டெடுக்கப்பட்டால் வெளியீட்டு மின்னோட்டத்தை புத்திசாலித்தனமாக சரிசெய்தல் அல்லது அணைத்தல்.
	அதிக சுமை பாதுகாப்பு	பவர்≥102% என மதிப்பிடும்போது வெளியீட்டை நிறுத்தவும், தானாக மீட்டெடுக்கப்படும்.
	ஷார்ட் சர்க்யூட் பாதுகாப்பு	ஷார்ட் சர்க்யூட் ஏற்பட்டால் தானாக ஷட் டவுன் ஆகிவிடும்.
	சுமை இல்லாத பாதுகாப்பு	வெளியீடு நிலையான மின்னழுத்தம்.
பாதுகாப்பு & EMC	மின்னழுத்தத்தைத் தாங்கும்	I/P-O/P: 3750Vac
	தனிமைப்படுத்தல் எதிர்ப்பு	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	பாதுகாப்பு தரநிலைகள்	IEC/EN61347-1, IEC/EN61347-2-13
	EMC உமிழ்வு	EN61000-3-2 வகுப்பு C, IEC61000-3-3
	EMC நோய் எதிர்ப்பு சக்தி	EN61000-4-2,3,4,5,6,8,11, EN61547
	ஸ்ட்ரோப் சோதனை தரநிலை	IEEE 1789
மற்றவர்கள்	பரிமாணம்	D43.2×20.5mm(L×W×H)
	பேக்கிங்	PE பை
	எடை (G.W.)	42 கிராம் ± 5 கிராம்
கருத்துக்கள்	1. pe-c10aa மற்றும் pe-c10ra இடையே உள்ள வேறுபாடு: pe-c10aa என்பது 0-10V / 1-10V / PWM டிம்மிங், மற்றும் pe-c10ra என்பது 100k மாறி எதிர்ப்பிற்கான சிறப்பு மங்கலாகும் 2. அளவிடப்பட்ட அளவுருக்கள் 25 டிகிரி உள்ளீடு 230V AC சூழலில் மேற்கொள்ளப்படுகின்றன 3. நிலையான மின்னோட்டம், மங்கலாத நிலையில், வெளியீட்டு மின்னோட்டம் அதிகபட்ச செட் மதிப்பாகும் 4. விளக்குக்கு இணைக்கப்பட்ட மின்னழுத்தம் மின்வழங்கலின் குறிக்கப்பட்ட மின்னழுத்த வரம்பிற்குள் இருக்க வேண்டும் 5. இந்த தயாரிப்பு வெப்ப கடத்தல் சிலிக்கா ஜெல் வெப்பச் சிதறல் செயல்முறையைப் பின்பற்றுகிறது 6. சிக்னல் கோட்டின் சோதனை தூரம்: 1.5 மீ 2 கவசக் கோடு, 40 மின் விநியோகங்களுடன் 200 மீ. தொலைவு காரணி காரணமாக, தூரம் நீட்டிக்கப்படுகிறது, மேலும் கட்டுப்பாடுகளின் எண்ணிக்கை குறைக்கப்படும். சிக்னல் கோட்டின் நீளம் அதிகரிப்பு சிக்னலுக்கு வழிவகுக்கும் குறைதல், எனவே கட்டுப்பாட்டு தூரம் அதிகரிப்பதன் மூலம் கட்டுப்படுத்தக்கூடிய விளக்குகளின் எண்ணிக்கை குறையும்

அம்சங்கள்:

1.0-10v/1-10v நிலையான மின்னோட்டம் மங்கக்கூடிய LED இயக்கி

2.உள்ளீடு மின்னழுத்தம்: 200V-250V @ 50/60Hz

3.வெளியீட்டு மின்னழுத்தம்: 25-42Vdc

டிஜிட்டல் கட்டுப்பாட்டு வெளியீடு ஸ்ட்ரோபோஸ்கோபிக் இல்லாமல் ஏற்றுக்கொள்ளப்படுகிறது

3. இயற்கை காற்று குளிர்ச்சி, ஈரப்பதம்-ஆதாரம், வெப்ப கடத்தல் மற்றும் சிலிக்கா ஜெல் வெப்பச் சிதறல் செயல்முறை4. அல்ட்ரா சிறிய தொகுதி வடிவமைப்பு

5. பல பாதுகாப்பு செயல்பாடு

6. வெப்ப கடத்தும் சிலிக்கா ஜெல் அதிக வெப்பச் சிதறல் மற்றும் வெப்பநிலை எதிர்ப்பைக் கொண்டுள்ளது

7. ஃப்ளிக்கர் வடிவமைப்பு இல்லை

விண்ணப்பம்:

1. லெட் ஒளி மூல

2. வில்லா அறிவார்ந்த விளக்குகள்

3. வயர்லெஸ் அறிவார்ந்த விளக்கு அமைப்பை அணுகலாம்

4. அருங்காட்சியக விளக்குகள்

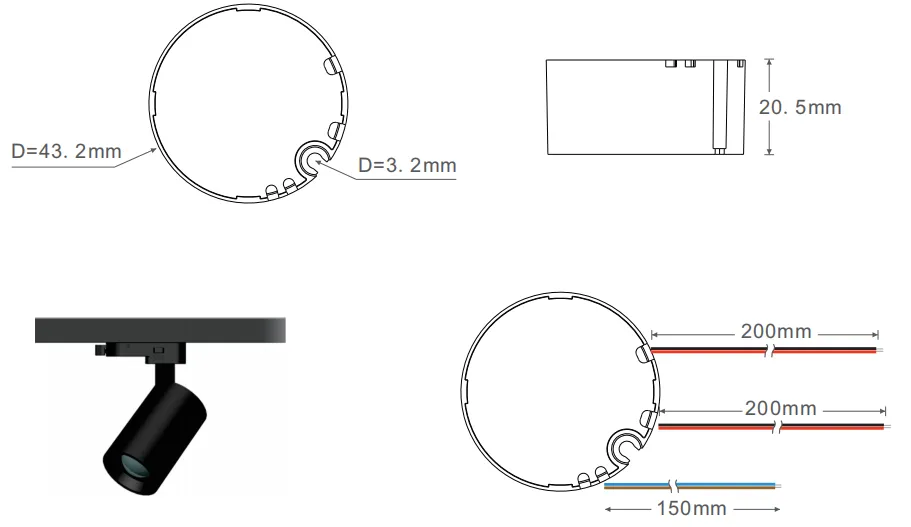

பரிமாணங்கள்:

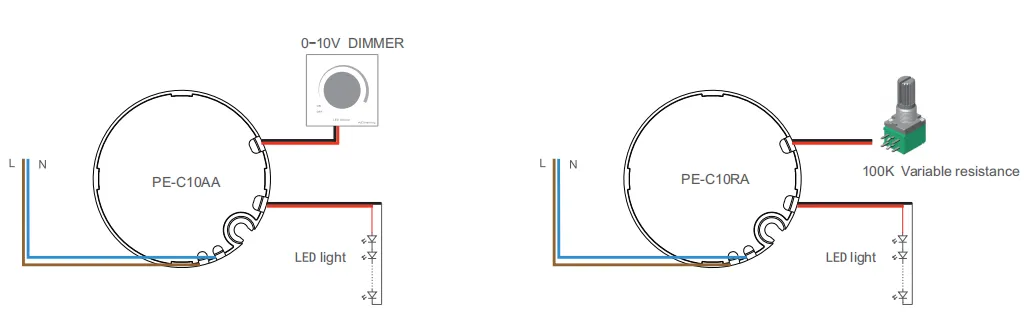

வயரிங்:

பயன்பாட்டிற்கான வழிமுறைகள்:

தயாரிப்பின் உள்ளீட்டு முனையம் AC லைவ் லைன் L மற்றும் ஜீரோ லைன் n உடன் இணைக்கப்பட்டுள்ளது, மேலும் தயாரிப்பு அடையாளத்தின்படி வெளியீட்டு முனையம் கம்பி செய்யப்படுகிறது. நேர்மறை மற்றும் எதிர்மறை துருவங்களுக்கு கவனம் செலுத்துங்கள்.

1. இந்த மின்சார விநியோகத்தைப் பயன்படுத்தும் போது, உள்ளீடு முடிவு மற்றும் வெளியீட்டு முடிவு ஆகியவற்றை வேறுபடுத்துவதில் கவனம் செலுத்தவும். வயரைச் சரியாகப் பொருத்தி, சரிபார்த்த பிறகே பவர் ஆன் செய்யவும்.

2. முதலில் DC வெளியீட்டில் உள்ள சுமையை இணைக்கவும், அது சரியானது என்பதை உறுதிப்படுத்தவும், பின்னர் மின்சார விநியோகத்தை இணைக்கவும்.

3. உற்பத்தியின் உள்ளீட்டு மின்னழுத்த வரம்பு ac20-250v ஆகும், இது குறிப்பிட்ட சுமை வரம்பிற்குள் பயன்படுத்தப்படுகிறது மற்றும் சுற்றுப்புற வெப்பநிலை - 20 முதல் + 55 , தயாரிப்பின் சேவை நிலைமைகளை சந்திக்கும் சூழலில்,

தயாரிப்பு 3 ஆண்டு இலவச உத்தரவாதத்தை அனுபவிக்கிறது. பயன்பாட்டின் போது பொதுவான சிக்கல்களுக்கான தீர்வுகள்:

1. இயக்கப்படும் போது தயாரிப்பு வேலை செய்யாது: 1. அழுத்தக் கோடு சரியாக இணைக்கப்பட்டுள்ளதா என்பதைச் சரிபார்க்கவும்,

2. சிக்னல் கட்டுப்பாட்டுக் கோடு சரியாக உள்ளதா,

3. உள்ளீடு மற்றும் வெளியீடு தவறாக இணைக்கப்பட்டுள்ளதா

4. சிக்னல் லைன் ஷார்ட் சர்க்யூட் உள்ளதா என்பதைச் சரிபார்க்கவும் (துண்டிக்கப்படும் போது சிக்னல் லைட்டை இயக்க முடியுமா).

2. குறைந்த மின்னழுத்த வரி எண் மூலம் மின்சாரம் கட்டுப்படுத்தப்படுவதால், கவச சமிக்ஞை கோடுகள் பயன்படுத்தப்படும்

கட்டுப்பாட்டு அளவு மற்றும் தூரத்தை உறுதி செய்ய உண்மையான பயன்பாட்டில் சாத்தியம்.

0-10V மற்றும் 1-10V இடையே உள்ள வேறுபாடு:

1. இந்த மின்சார விநியோகத்தைப் பயன்படுத்தும் போது, உள்ளீடு முடிவு மற்றும் வெளியீட்டு முடிவு ஆகியவற்றை வேறுபடுத்துவதில் கவனம் செலுத்தவும். தயவு செய்து கம்பி

சரியாகச் சரிபார்த்த பின்னரே இயக்கவும்.

3. உற்பத்தியின் உள்ளீட்டு மின்னழுத்த வரம்பு ac20-250v ஆகும், இது குறிப்பிட்ட சுமை வரம்பிற்குள் பயன்படுத்தப்படுகிறது மற்றும் சுற்றுப்புற வெப்பநிலை - 20 முதல் + 55 ,

தயாரிப்பின் சேவை நிபந்தனைகளை பூர்த்தி செய்யும் சூழலில், தயாரிப்பு 3 ஆண்டு இலவச உத்தரவாதத்தை அனுபவிக்கிறது.

பயன்பாட்டின் போது பொதுவான சிக்கல்களுக்கான தீர்வுகள்:

2. சிக்னல் கட்டுப்பாட்டுக் கோடு சரியாக உள்ளதா,

3. உள்ளீடு மற்றும் வெளியீடு தவறாக இணைக்கப்பட்டுள்ளதா

2. குறைந்த மின்னழுத்த வரி எண் மூலம் மின்சாரம் கட்டுப்படுத்தப்படுவதால், கவச சமிக்ஞை கோடுகள் அதிகம் பயன்படுத்தப்படும்

கட்டுப்பாட்டு அளவு மற்றும் தூரத்தை உறுதிப்படுத்த உண்மையான பயன்பாட்டில் முடிந்தவரை.
