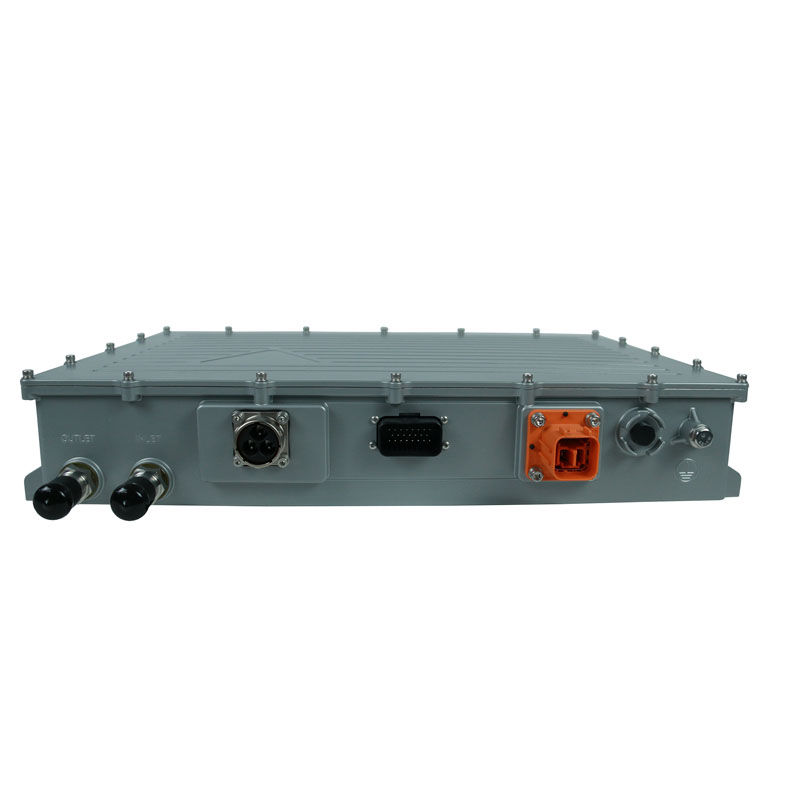

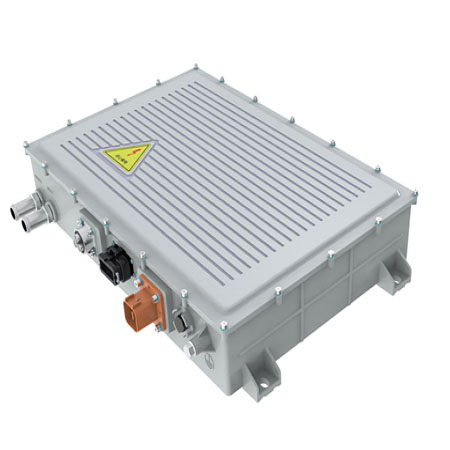

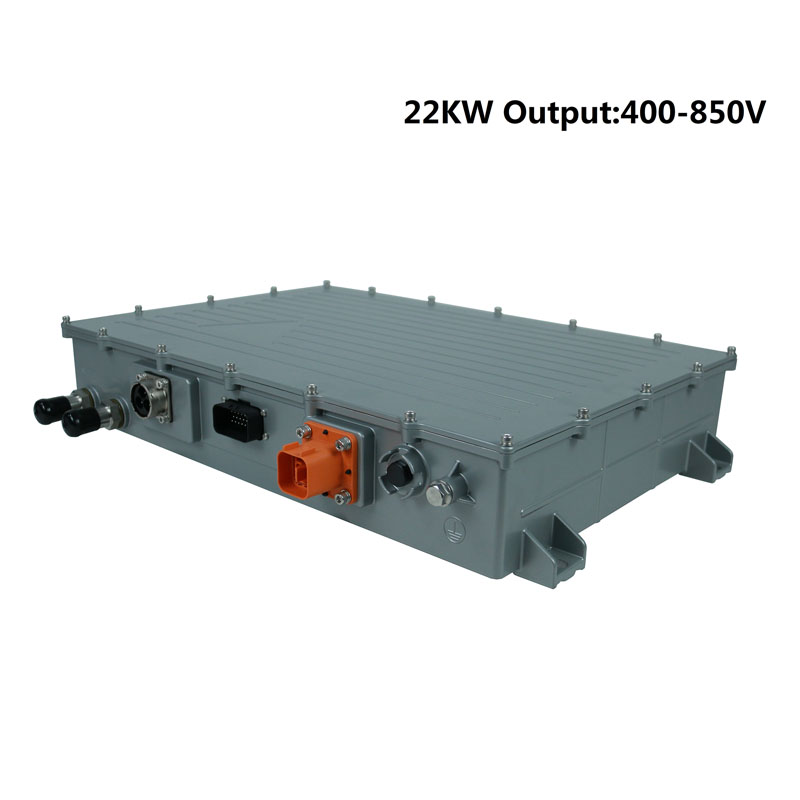

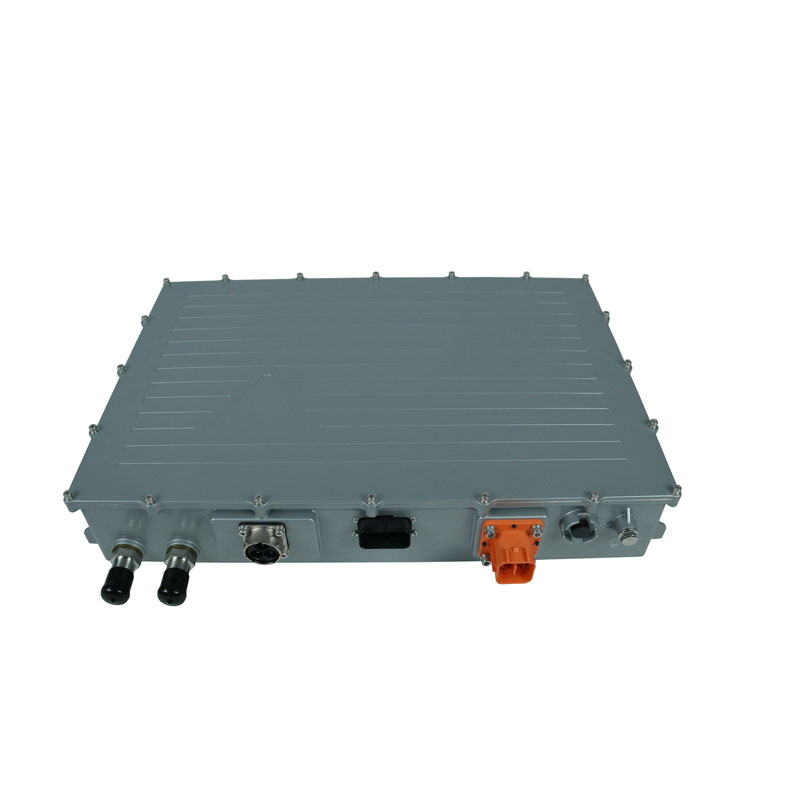

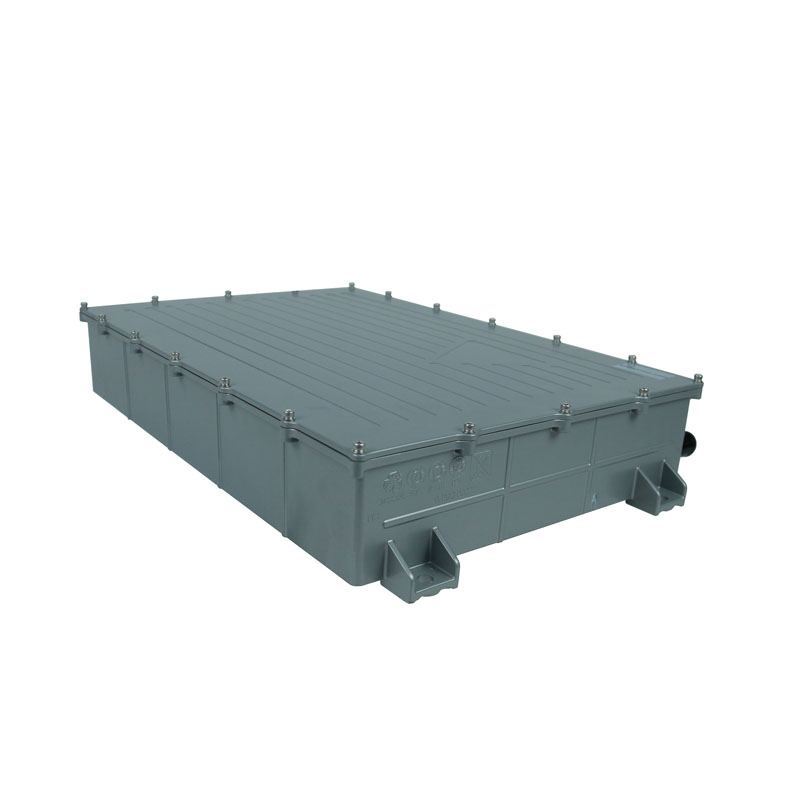

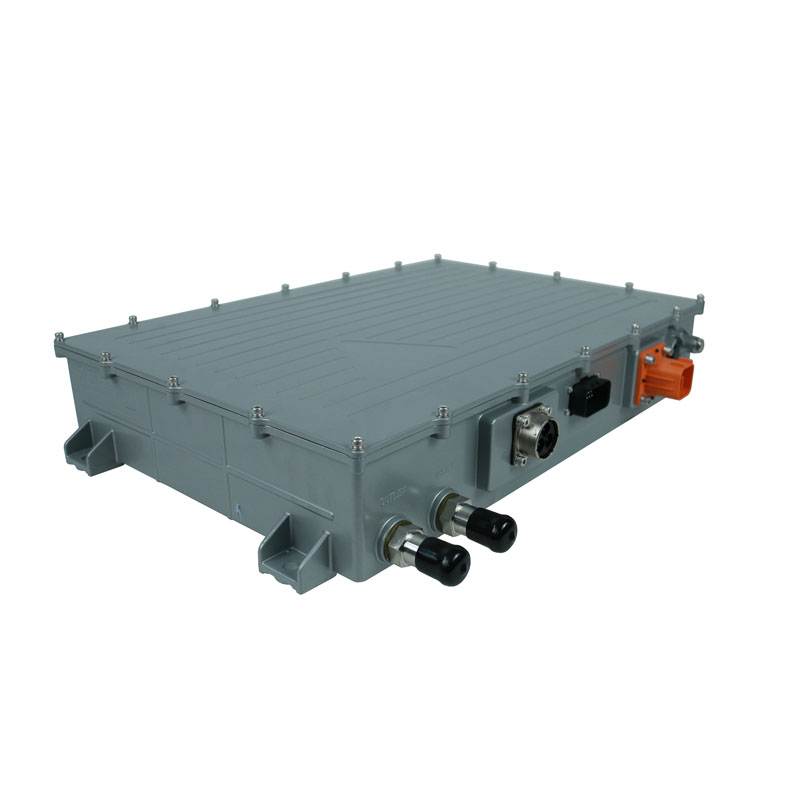

SW-AS22000 தொடர் OBC (ஆன்-போர்டு சார்ஜர்) குறிப்பாக பேருந்துகள் மற்றும் வணிக டிரக்குகள் போன்ற பெரிய பவர் சார்ஜர் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது. இது மூன்று-கட்ட AC உள்ளீடு மற்றும் 400VDC முதல் 850VDC வரையிலான பரந்த வெளியீட்டு மின்னழுத்த வரம்பைக் கொண்டுள்ளது. அதிர்வு, வெப்ப அதிர்ச்சி மற்றும் தீவிர வெப்பநிலை வரம்புகள் உள்ளிட்ட கடுமையான சூழல்களைத் தாங்கும் வகையில் OBC கட்டமைக்கப்பட்டுள்ளது.
SW-AS22000 தொடரின் குறிப்பிடத்தக்க அம்சங்களில் ஒன்று அதன் திரவ குளிரூட்டும் அமைப்பு ஆகும், இது வெப்பத்தை திறமையாக வெளியேற்ற உதவுகிறது மற்றும் உகந்த செயல்திறனை உறுதி செய்கிறது. OBC ஆனது IP67 உறையுடன் வருகிறது, இது தூசி மற்றும் நீர் உட்செலுத்தலுக்கு எதிராக பாதுகாப்பை வழங்குகிறது.
OBC ஆனது நிரல்படுத்தக்கூடியது, உள்ளே உட்பொதிக்கப்பட்ட சுயாதீன கட்டுப்பாட்டு அலகுக்கு நன்றி. இந்த நெகிழ்வுத்தன்மை சார்ஜரை தனிப்பட்ட வாடிக்கையாளர் தேவைகளைப் பூர்த்தி செய்ய தனிப்பயனாக்க அனுமதிக்கிறது. கூடுதலாக, SW-AS22000 தொடர் சிறந்த மல்டி-கிரிட் அனுசரிப்புத்தன்மையைக் கொண்டுள்ளது, இது SAE J1772 மற்றும் EN61851 போன்ற சர்வதேச தரங்களுடன் இணங்குகிறது.
22kw OBC சார்ஜர் செயலி-உந்துதல் சார்ஜிங் அல்காரிதம்களைப் பயன்படுத்துகிறது, இது சார்ஜிங் செயல்திறனை மேம்படுத்துகிறது மற்றும் பேட்டரி சார்ஜர் மற்றும் உயர் மின்னழுத்த (HV) பேட்டரி இரண்டிற்கும் நீண்ட ஆயுளுக்கு பங்களிக்கிறது. இந்த வழிமுறைகள் சார்ஜிங் செயல்முறையானது சார்ஜ் செய்யப்படும் பேட்டரியின் குறிப்பிட்ட குணாதிசயங்களுக்கு ஏற்றதாக இருப்பதை உறுதிசெய்கிறது, அதன் செயல்திறன் மற்றும் நீண்ட ஆயுளை அதிகரிக்கிறது.
பயன்பாட்டு வரம்பைப் பொறுத்தவரை, STARWELL ஆல் தயாரிக்கப்பட்ட PCHG-AS22000 தொடர், பல்வேறு பேட்டரி வகைகளை ஆதரிக்கிறது. இதில் லீட்-அமில பேட்டரிகள், லித்தியம்-அயன் பேட்டரிகள், மும்மை லித்தியம்-அயன் பேட்டரிகள் மற்றும் லித்தியம் இரும்பு பாஸ்பேட் பேட்டரிகள் அடங்கும். 22kw OBC சார்ஜர் இந்த பேட்டரி வகைகளை திறம்பட மற்றும் பாதுகாப்பாக சார்ஜ் செய்ய வடிவமைக்கப்பட்டுள்ளது.
மேலும், SW-AS22000 தொடர் CAN BUS நெறிமுறை வழியாக தகவல்தொடர்புகளை ஆதரிக்கிறது, இது மேம்பட்ட கட்டுப்பாடு மற்றும் கண்காணிப்பு திறன்களுக்காக மற்ற வாகன அமைப்புகளுடன் ஒருங்கிணைக்க அனுமதிக்கிறது.
பிரதான அம்சம்
★மூன்று கட்ட ஏசி உள்ளீட்டுடன் இணங்குதல் .
★SAE J1772 மற்றும் EN61851 உடன் இணங்குதல்.
★கச்சிதமான மற்றும் இலகுரக கட்டுமானம்.
★நிலையான சக்தி மற்றும் நிலையான மின்னோட்டத்தை சார்ஜ் செய்யும் திறன் கொண்டது.
★அதிர்வு-எதிர்ப்பு மற்றும் IP67 ஆன்-போர்டு பயன்பாட்டிற்கு.
★CAN பேருந்தில் நிலைபொருள் மேம்படுத்தக்கூடியது.
★DC உயர் மின்னழுத்த இன்டர்லாக் லூப் (HVIL) பாதுகாப்பு.
★துல்லியமான மற்றும் திறமையான சார்ஜிங் பவர்.
செயல்பாடு மற்றும் அம்சம்:
வகை | 22KW ஆன்-போர்டு சார்ஜர் |
மாதிரி | SW-AS22000 |
வெளியீட்டு மின்னழுத்தத்தை மதிப்பிடவும் | 700V |
சார்ஜிங் பயன்முறை | பதில் முறை (தொடர்பு கொள்ள முடியும்) |
ஏசி உள்ளீடு | 3-கட்டம் | அலகு |
உள்ளீட்டு மின்னழுத்த வரம்பு | 152– 465 | V |
உள்ளீட்டு அதிர்வெண் வரம்பு | 47 - 63 | ஹெர்ட்ஸ் |
ஏசி தற்போதைய THD | < 5 | % |
திறன் காரணி | > 0.99 | |
திறன் | > 94 @ 50% முதல் அதிகபட்ச சுமை வரை | % |
அதிகபட்சம். உள்ளீட்டு மின்னோட்டம் (eff) | 64 | A |
அதிகபட்ச உள்ளீட்டு சக்தி | 22 | கே.வி.ஏ |
இன்ரஷ் மின்னோட்டம் | < 40 @ 380 Vac | A |
DC வெளியீடு | அலகு | |
மின்னழுத்த நிரல்படுத்தக்கூடிய வரம்பு | 400 – 850 | Vdc |
குறைந்தபட்சம் மின்னழுத்தம் நிலையான சக்தி வரம்பு | 700 | Vdc |
சார்ஜிங் மின்னழுத்த துல்லியம் | ≤1 | % |
சார்ஜிங் தற்போதைய துல்லியம் | ≤5 | % |
மின்னோட்ட அலை வீச்சு சார்ஜிங் | ≤1 | % |
அதிகபட்சம். வெளியீட்டு சக்தி | 11 | KW |
அதிகபட்சம். மின்னோட்டம் சார்ஜ் | 18 | Adc |
வெளியீட்டு மறுமொழி நேரம் | ≤5 | S |
முன்-சார்ஜிங் | உள் |
சார்ஜிங் செயல்பாடு | |
சார்ஜ் செயல்பாடு | BMS தகவல்தொடர்புக்கு ஏற்ப சார்ஜ் செய்யப்படுகிறது |
தொடர்பு செயல்பாடு | CAN பஸ் கட்டுப்பாடு |
தொடர்பு நெறிமுறை (BMSக்கு) |
SAE J1939/வாடிக்கையாளரால் வரையறுக்கப்பட்டது |
CAN தொடர்பு பாட் விகிதம் | 250/500 kbps, டெர்மினேட் ரெசிஸ்டர் இல்லாமல். |
ஏசி சார்ஜ் கட்டுப்பாடு | இணக்கமான SAE J1772 மற்றும் EN 61851 SAE J1772 இயக்கப்பட்டால், சார்ஜர் SAE J1772 உடன் முழுமையாக இணங்குகிறது மின் நிலையம் (EVSE SAE J1772 இணக்கமானது, நிலை 1 மற்றும் 2). EN 61851 இயக்கப்பட்டால், சார்ஜர் EN 61851 உடன் முழுமையாக இணங்குகிறது மின் நிலையம். |
எழுந்திருத்தல் | 12V சிக்னல் ஹார்ட்வயர் எழுப்புகிறது BMS எழுப்புதல் கட்டளை சிபி,சிசி சிக்னல் எழுப்பு |
உள்ளீடு/வெளியீடு பண்பு வளைவு
இணைப்பு வரையறை
அளவு மற்றும் எடை:
விண்ணப்பம்:
