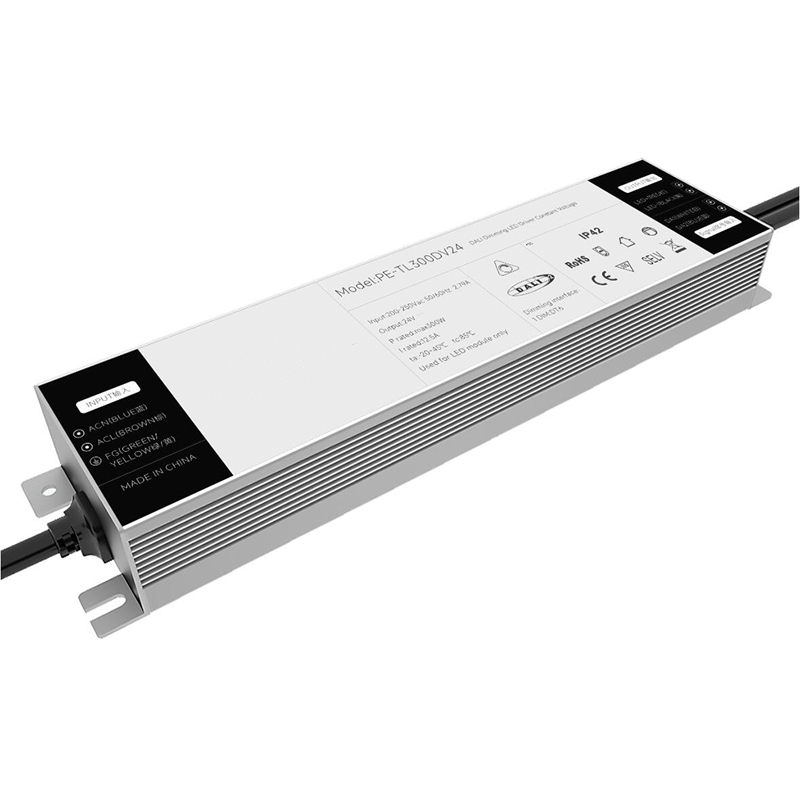

250W நிலையான மின்னழுத்தம் DALI LED இயக்கி

250W நிலையான மின்னழுத்தம் DALI LED இயக்கி என்பது ஒரு நிலையான மின்னழுத்த மின்சாரம் தேவைப்படும் LED விளக்கு அமைப்புகளுடன் பணிபுரிய வடிவமைக்கப்பட்ட ஒரு வகை LED இயக்கி ஆகும். இது DALI (டிஜிட்டல் அட்ரஸபிள் லைட்டிங் இன்டர்ஃபேஸ்) கட்டுப்பாட்டு நெறிமுறையுடன் இணக்கமானது, இது டிஜிட்டல் கட்டுப்பாடு மற்றும் LED விளக்குகளின் மங்கலை அனுமதிக்கிறது.

விசாரணையை அனுப்பு

PE-TL250DV சிறப்பு அலுமினிய ஷெல் வெல்டிங் செயல்முறை, அலுமினிய ஷெல் மற்றும் உள் வெப்ப கடத்து சிலிக்கா ஜெல் வெப்பச் சிதறல், மிகவும் நிலையான பயன்பாடு, அனைத்து மூலப்பொருட்கள் முதல் வரிசை பிராண்டுகள், மற்றும் இறக்குமதி சில்லுகள் அதிகமாக உள்ளது. ஆழமான மங்கலான வடிவமைப்பு சந்தையில் உள்ள பல்வேறு பிராண்டுகளின் அறிவார்ந்த மங்கலான அமைப்புடன் பொருந்துகிறது. எதிர்ப்பு அலை மின்னழுத்தம் 2KV, மென்மையான மங்கலானது, ஸ்ட்ரோபோஸ்கோபிக் இல்லை, மங்கலான செயல்பாட்டில் குறைந்த இரைச்சல்.

அம்சங்கள்:

1. டாலி நிலையான இடைமுகம் டாலி 144 தரநிலைகளுடன் இணங்குகிறது

2. டாலி2 சான்றிதழ், டாலி உறுப்பினர்

3. டிஜிட்டல் கட்டுப்பாடு, வெளியீடு இல்லை ஃப்ளிக்கர்

4. சர்வதேச பொது ஏசி உள்ளீடு 100-250V வரம்பு

5. இயற்கை காற்று குளிர்ச்சி, ஈரப்பதம்-ஆதாரம், வெப்ப கடத்துத்திறன், சிலிக்கா ஜெல் வெப்பச் சிதறல் செயல்முறை

6. சுயமாக வளர்ந்த ஆழம் மங்கலான வளைவு

7. பல பாதுகாப்பு செயல்பாடுகள்

8. சிறப்பு அலுமினிய வெல்டிங் செயல்முறை, அல்ட்ரா சிறிய தொகுதி வடிவமைப்பு

9. ERP தரநிலைக்கு இணங்க, மற்றும் காத்திருப்பு மின் நுகர்வு 0.5W க்கும் குறைவாக உள்ளது

10. அளவு: 265 *63*35மிமீ

மாதிரி பட்டியல்:

250W நிலையான மின்னழுத்தம் DALI LED இயக்கி

தொடர்	Dimmg வகை	மாதிரி	உள்ளீடு	சக்தி	PF	வெளியீடு மின்னழுத்தம்	வெளியீடு மின்னோட்டம்
PE-IL60DV 60W	டாலி	PE-IL60DV24	AC100V-250V	60W	0.96PF THD<10%	24V	2.5A
		PE-IL60DV12				12V	5A
PE-IL100DV 100W	டாலி	PE-IL100DV24	AC100V-250V	100W	0.96PF THD<10%	24V	4.17A
		PE-IL100DV12				12V	8.3A
PE-IL150DV 150W	டாலி	PE-IL150DV24	AC100V-250V	150W	0.96PF THD<10%	24V	6.25A
		PE-IL150DV12				12V	10A
PE-TL250DV 250W	டாலி	PE-TL250DV12	AC100V-250V	250W	0.96PF THD<10%	24V	10.41அ
		PE-TL250DV24				12V	20.83A
PE-TL300DV 250W	டாலி	PE-TL300DV12	AC100V-250V	300W	0.96PF THD<10%	24V	12.5A
		PE-TL350DV24				12V	25A

விண்ணப்பம்:

1.லெட் ஸ்ட்ரிப் லைட்

2.வில்லா அறிவார்ந்த விளக்குகள்

3.இதை DALI அறிவார்ந்த விளக்கு அமைப்புடன் இணைக்க முடியும்

4.மியூசியம் லைட்டிங்

விவரக்குறிப்பு:

மாதிரி		PE-TL250DV24	PE-TL250DV12
வெளியீடு	வெளியீடு மின்னழுத்தம்	24Vdc	12Vdc
	அதிகபட்ச வெளியீட்டு மின்னழுத்தம்	10.4A	20.8A
	சுமை வெளியீடு மின்னழுத்தம் இல்லை	24Vdc	12Vdc
	சுமை ஆற்றல் வரம்பு	0-10.4A	0-20.8A
	வெளியீட்டு சக்தி	0-250W	0-250W
	ஸ்ட்ரோப் நிலை	ஃப்ளிக்கர் இல்லை
	மங்கலான வரம்பு	0~100%,எல்இடி 0.03%இல் தொடங்கலாம்.
	PWM மங்கலான அதிர்வெண்	>3600Hz
	தற்போதைய துல்லியம்	±3%
	பவர் டவுன் பயன்முறை	சக்தி குறையும் போது நினைவக செயல்பாடு
உள்ளீடு	மங்கலான இடைமுகம்	DALI (IEC62386)சிக்னல் கட்டுப்பாட்டு மின்னோட்டம் <2mA
	உள்ளீட்டு மின்னழுத்த வரம்பு	100-250Vac
	அதிர்வெண்	50/60Hz
	உள்ளீட்டு மின்னோட்டம்	<1.7A ac100v
	திறன் காரணி	PF>0.98/100V ac(முழு சுமையில்)
	THD	230Vac@THD <8% (முழு சுமையில்)
	செயல்திறன்(வகை.)	89%	88%
	காத்திருப்பு சக்தி	0.4W
	இன்ரஷ் மின்னோட்டம்(வகை.)	குளிர் தொடக்கம்48A@230Vac
	எதிர்ப்பு எழுச்சி	L-N: 2kV
	கசிவு மின்சாரம்	<0.25mA/230Vac
சுற்றுச்சூழல்	வேலை வெப்பநிலை	ta: 45 °C tc: 80 °C
	வேலை செய்யும் ஈரப்பதம்	20 ~ 95%RH, ஒடுக்கம் இல்லாதது
	சேமிப்பு வெப்பநிலை, ஈரப்பதம்	-40~80°C, 10~95%RH
	வெப்பநிலை. குணகம்	±0.03%/°C(0-50)°C
	அதிர்வு	10~500Hz, 2G 12நி./1சுழற்சி, 72நிமிடத்திற்கான காலம். ஒவ்வொன்றும் X, Y, Z அச்சுகளுடன்.
பாதுகாப்பு	அதிக வெப்ப பாதுகாப்பு	PCB வெப்பநிலை ≥110°C, தானாக மீட்டெடுக்கப்பட்டால் வெளியீட்டு மின்னோட்டத்தை புத்திசாலித்தனமாக சரிசெய்தல் அல்லது அணைத்தல்.
	அதிக சுமை பாதுகாப்பு	பவர்≥102% என மதிப்பிடும்போது வெளியீட்டை நிறுத்தவும், தானாக மீட்டெடுக்கப்படும்.
	ஷார்ட் சர்க்யூட் பாதுகாப்பு	ஷார்ட் சர்க்யூட் ஏற்பட்டால் தானாக ஷட் டவுன் ஆகிவிடும்.
	சுமை இல்லாத பாதுகாப்பு	வெளியீடு நிலையான மின்னழுத்தம்.
பாதுகாப்பு & இ.எம்.சி	மின்னழுத்தத்தைத் தாங்கும்	I/P-O/P: 3750Vac
	தனிமைப்படுத்தல் எதிர்ப்பு	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	பாதுகாப்பு தரநிலைகள்	IEC/EN61347-1, IEC/EN61347-2-13
	EMC உமிழ்வு	EN55015, EN61000-3-2 வகுப்பு C, IEC61000-3-3
	EMC நோய் எதிர்ப்பு சக்தி	EN61000-4-2,3,4,5,6,8,11, EN61547
	ஸ்ட்ரோப் சோதனை தரநிலை	IEEE 1789
மற்றவைகள்	பரிமாணம்	2656335மிமீ(L×W×H)
	பேக்கிங்	பெட்டி
	எடை (G.W.)	604g±10g

பரிமாணம்:

லேபிள்:

வயரிங் வரைபடம்:

அசாதாரண நிலைமைகள் மற்றும் தொடர்புடைய சிகிச்சை முறைகள்:

டிஜிட்டல் முகவரியிடக்கூடிய விளக்கு இடைமுகம் (DALI)

DALI ஸ்லேவ் யூனிட் தரவுகளை மாஸ்டர் யூனிட் கோரிக்கைகளை மட்டும் அனுப்பும், அதாவது கட்டளை பதிலளிக்கும் பயன்முறையை ஏற்றுக்கொள்ளும்

ஒரே DALI நெட்வொர்க்கில் அதிகபட்சமாக 64 அடிமை அலகுகள் உள்ளன, ஒவ்வொரு அலகுக்கும் ஒரு தனி முகவரி (குறுகிய முகவரி) உள்ளது, ஒரு குறிப்பிட்ட குழுவிற்கு ஒரு சால்வ் யூனிட் ஒதுக்கப்படலாம், மேலும் ஒரு அடிமை அலகு வெவ்வேறு குழுவிற்கு சொந்தமானது, காப்பு அலகு இருக்கலாம் ஒரே நேரத்தில் 16 குழுக்கள் வரை, ஒவ்வொரு யூனிட்டும் 16 காட்சிகளை அமைக்கலாம்.

DALI நெறிமுறையின் முக்கிய அம்சங்கள்

1) ஒத்திசைவற்ற தொடர் தொடர்பு.

2)1200 பாட் வீதம், மான்செஸ்டர் குறியாக்க வடிவத்தைப் பயன்படுத்தி.

3)இரண்டு பொய் வேறுபாடு சமிக்ஞை.

4) வேறுபட்ட மின்னழுத்தம் 9.5V ஐ விட அதிகமாக இருக்கும் போது உயர் நிலை.

5) வேறுபாடு மின்னழுத்தம் 6.5V க்கும் குறைவாக இருக்கும்போது குறைந்த நிலை.

6) முதன்மை அலகு தகவல் தொடர்பு செயல்முறையை கட்டுப்படுத்துகிறது.

7) ஒரு டாலி பஸ் 64 அடிமை அலகுகளுடன் இணைக்க முடியும்.

8)ஒவ்வொரு அடிமை அலகும் தனித்தனியாக உரையாற்றப்படலாம்.

DALI மின் விவரக்குறிப்பு

செயலற்ற நிலையில், பஸ்ஸைக் கட்டுப்படுத்த இயந்திர அலகு முறையிலிருந்து:

1) சாதாரண நேரத்தில் அதிக வெளியீட்டு சக்தி, ஹோல்ட் சிக்னலில் குறுக்கிடக்கூடாது.

2)சாதாரண நேரத்தில் குறைந்த மின்சாரம், நேரடியாக DALI பஸ் ஷார்ட் சர்க்யூட்டில் ஒன்றுக்கொன்று.

3) DALI பஸ் அதிகபட்ச மின்னோட்டம் 250mA

4)ஒரே நேரத்தில் இருவழி தொடர்பு இல்லை.

5) 300 மீட்டர் வரை டிரான்ஸ்மிஷன் கேபிள், அல்லது அழுத்தம் வீழ்ச்சி 2v க்கு மேல் இல்லை
