300W அலுமினிய ஸ்விட்சிங் பவர் சப்ளை

முன்னணி சீன உற்பத்தியாளர் ஸ்டார்வெல் வழங்கும் தரமான 300W அலுமினியம் ஸ்விட்ச்சிங் பவர் சப்ளை என்பது உயர் நம்பகத்தன்மை கொண்ட 300W அலுமினியம்-கேஸ் ஸ்விட்ச்சிங் பவர் சப்ளை, சிறந்த வெப்பச் சிதறலுடன் கூடிய வலுவான அலுமினிய அலாய் ஹவுசிங்கைக் கொண்டுள்ளது, இது உட்புற நிலையான மின்னழுத்த மின் பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது.

விசாரணையை அனுப்பு

தரமான 300W அலுமினிய ஸ்விட்ச்சிங் பவர் சப்ளை வாங்கவும் சீனாவில் உள்ள ஸ்டார்வெல் தொழிற்சாலையில் இருந்து. இது 12V மற்றும் 24V அல்லது இரட்டை வெளியீட்டை ஆதரிக்கிறது ஒற்றை-சேனல் நிலையான மின்னழுத்த வெளியீடு, பல்வேறு மின் தேவைகளை பூர்த்தி செய்கிறது பல்வேறு சாதனங்கள். உள் EMC வடிகட்டி சுற்றுடன் பொருத்தப்பட்டுள்ளது, இது இணங்குகிறது மின்காந்த இணக்கத்தன்மை தரநிலைகள், குறுக்கீட்டை திறம்பட குறைத்தல் மற்றும் அருகிலுள்ள உணர்திறன் உபகரணங்களின் நிலையான செயல்பாட்டை உறுதி செய்தல்.

இது பல பாதுகாப்பு வழிமுறைகளை உள்ளடக்கியது ஓவர்லோட், ஓவர்வோல்டேஜ், ஷார்ட் சர்க்யூட் மற்றும் அதிக வெப்பநிலை பாதுகாப்பு போன்றவை, நீண்ட கால பாதுகாப்பை உறுதி செய்வதற்காக, தவறு நீக்கப்பட்ட பிறகு தானாகவே மீட்கப்படும் அறுவை சிகிச்சை. 88% க்கும் அதிகமான மாற்று திறனுடன், இது ஆற்றல் சேமிப்பை வழங்குகிறது மற்றும் சுற்றுச்சூழல் நன்மைகள்.

நீர்ப்புகா (IP20) இல்லாமல் வடிவமைக்கப்பட்டுள்ளது, அது தொழில்துறை கட்டுப்பாடு போன்ற உலர்ந்த, சுத்தமான உட்புற சூழல்களுக்கு ஏற்றது பெட்டிகள், எல்இடி லைட் கீற்றுகள், 3டி பிரிண்டர்கள், பாதுகாப்பு கண்காணிப்பு அமைப்புகள் மற்றும் தொடர்பு உபகரணங்கள். அலுமினிய கேஸ் ஒரு தரை முனை வடிவமைப்பைக் கொண்டுள்ளது இது பாதுகாப்பை மேலும் அதிகரிக்கிறது.

கச்சிதமான அளவு மற்றும் நிறுவ எளிதானது அலகு இயற்கையான வெப்பச்சலனம் அல்லது விருப்பமான கட்டாய காற்று வழியாக குறைந்த சத்தத்துடன் செயல்படுகிறது குளிர்ச்சி. CE மற்றும் RoHS தரநிலைகளுடன் சான்றளிக்கப்பட்டது மற்றும் 2 ஆண்டு உத்தரவாதத்தின் ஆதரவுடன், இந்த மின்சாரம் உயர் செயல்திறன் நிலையான மின்னழுத்தத்திற்கு ஒரு சிறந்த தேர்வாகும் சக்தி தீர்வுகள்.

அம்சங்கள்

1.எல்இடி ஸ்விட்சிங் பவர் சப்ளை பல்ஸ் பயன்படுத்தி அகல பண்பேற்றம் (PWM) மாறுதல் தொழில்நுட்பம் மின்சார விநியோகத்தை உறுதிப்படுத்த வடிவமைக்கப்பட்டுள்ளது நிலைத்தன்மை மற்றும் உயர் செயல்திறன்.

2. தயாரிப்பு குறுக்கீடு, EMC மூலம் சோதனை, சிற்றலை ≤ 50MV.

3. செயல்திறன் 80%க்கு மேல், வெப்பநிலை ≤ 25 °C.

4.எல்இடி ஸ்விட்சிங் பவர் சப்ளை உடன் அதிக மின்னழுத்த பாதுகாப்பு, குறுகிய சுற்று பாதுகாப்பு, அதிக சுமை பாதுகாப்பு.

5. உறுதி செய்ய நிலையான தற்போதைய வெளியீடு சக்தியின் நிலைத்தன்மை, இதனால் எல்.ஈ.டி விளக்குகள் சிறப்பாக செயல்படுகின்றன மற்றும் நீண்ட காலம் வாழ்கின்றன.

6. தயாரிப்புகளுக்கு எதிர்ப்பு குறுக்கீடு உள்ளது நீண்ட ஆயுட்கால எல்இடி கீற்றுகளை உறுதிசெய்து, எல்இடி விளக்கு சரிவைக் குறைக்கிறது.

100W தொடர் போலல்லாமல், இயற்கையான குளிர்ச்சி மற்றும் சிறிய உட்புறத்திற்காக வடிவமைக்கப்பட்டுள்ளது பயன்பாடுகள், இந்த 300W அலுமினிய-கேஸ் மாறுதல் மின்சாரம் குறிப்பாக உள்ளது அதிக சக்தி, அதிக அடர்த்தி சுமை காட்சிகளுக்காக வடிவமைக்கப்பட்டது. அதிகரிப்புடன் 300W வரை வெளியீடு, வெப்ப உற்பத்தி கணிசமாக உயர்கிறது; எனவே, அது ஒரு பெரிய மேற்பரப்புடன் இணைந்து விசிறியுடன் செயலில் வெப்பக் கட்டுப்பாட்டைக் கொண்டுள்ளது 3A இலிருந்து வெளியீட்டு மின்னோட்டங்கள் முழுவதும் நிலையான செயல்பாட்டை உறுதிப்படுத்த அலுமினிய வீடுகள் 25A, இயற்கையுடன் ஒப்பிடும்போது சிறந்த கேஸ் வெப்பநிலை உயர்வு செயல்திறனை அடைகிறது குளிர்விக்கும் தீர்வுகள்.

முக்கிய வேறுபாடு சிறப்பம்சங்கள்:

இரட்டை வெளியீடு வடிவமைப்பு:ஒற்றை ஒப்பிடும்போது 100W நிலையான மின்னழுத்த வெளியீடு, 300W பதிப்பு இரண்டு சுயாதீன வெளியீடுகளை வழங்குகிறது 12V மற்றும் 24V இல் (மொத்த சக்தி 300W), சாதனங்களுக்கு ஒரே நேரத்தில் மின்சாரம் வழங்க உதவுகிறது வெவ்வேறு மின்னழுத்தத் தேவைகளுடன் (எ.கா., LED கீற்றுகளுக்கு 24V மற்றும் 12V விசிறிகள்/கட்டுப்படுத்திகள்), வெளிப்புற DC-DC மாற்றிகளின் தேவையைக் குறைக்கிறது.

வெப்ப மேலாண்மை மற்றும் கட்டமைப்பு:100W மாடல் குறைந்த வெப்பச் சிதறல் துளைகளுடன் மூடிய, மின்விசிறி இல்லாத வடிவமைப்பைக் கொண்டுள்ளது, 300W மாடல் ஒரு அறிவார்ந்த வெப்பநிலை-கட்டுப்பாட்டு விசிறியுடன் வருகிறது. தி சுமை 150Wக்குக் கீழே இருக்கும்போது விசிறி அணைக்கப்பட்டு அமைதியாக இருக்கும், மேலும் தானாகவே 150W க்கு மேல் செயல்படுத்துகிறது, பயனுள்ள குளிர்ச்சியுடன் அமைதியான செயல்பாட்டை சமநிலைப்படுத்துகிறது.

அதிக மின்னோட்ட வெளியீடு:12V இல் 25A வரை மற்றும் 24V இல் 12.5A, பெரிய 3D பிரிண்டர் போன்ற உயர்-தற்போதைய சாதனங்களை இயக்குவதற்கு ஏற்றது சூடான படுக்கைகள், பல சிசிடிவி கேமராக்கள், தொழில்துறை மோட்டார்கள் மற்றும் பல.

பரந்த மின்னழுத்த உள்ளீடு:90V–264V உலகளாவிய பரந்த மின்னழுத்தத்தை ஆதரிக்கிறது (100W மாதிரிகள் பொதுவாக மாறுகின்றன 110/220V), நிலையற்ற பவர் கிரிட் நிலைமைகளுக்கு ஏற்றது.

300W Aluminum Switching Power Supply

பாதுகாப்பு மற்றும் சான்றிதழ்

EMC சான்றிதழுடன் பொருத்தப்பட்டுள்ளது, ஓவர்லோட்/ஓவர்வோல்டேஜ்/ஷார்ட் சர்க்யூட்/ஓவர்-வெப்பரேச்சர் பாதுகாப்பு, 300W மாடல் கூடுதலாக உள்ளீடு குறைந்த மின்னழுத்த பாதுகாப்பு மற்றும் வெளியீடு எழுச்சி ஆகியவற்றைக் கொண்டுள்ளது உயர்-பவர் ஸ்டார்ட்அப்பின் போது ஏற்படும் பாதிப்புகளில் இருந்து உபகரணங்கள் சேதமடைவதைத் தடுக்க அடக்குதல். அலுமினிய உறை 1.2 மிமீ (100W க்கு 1.0 மிமீ) தடிமனாக உள்ளது, இது மேம்படுத்தப்பட்டுள்ளது அதிர்வு எதிர்ப்பு.

வழக்கமான பயன்பாடுகள்

பெரிய அளவிலான LED ஸ்ட்ரிப் லைட்டிங் திட்டம் (> 20 மீட்டர்)

தொழில்துறை தர 3D பிரிண்டர்கள், லேசர் செதுக்குபவர்கள்

பாதுகாப்பு கண்காணிப்பு மையம் (16 அல்லது அதற்கு மேற்பட்டவை கேமரா சேனல்கள்)

தொடர்பு அடிப்படை நிலையம், வெளிப்புற அமைச்சரவை (நீர்ப்புகா அல்லாத, உறை தேவை)

நிறுவல் குறிப்பு: இது விசிறி குளிரூட்டலைப் பயன்படுத்துவதால், காற்று உட்கொள்ளல் மற்றும் வெளியேற்ற துவாரங்கள் தடையின்றி இருப்பதை உறுதி செய்யவும். பரிமாணங்கள் 100W மாதிரியை விட பெரியது (தோராயமாக 215×115×50 மிமீ). உடன் சான்றளிக்கப்பட்டது CE மற்றும் RoHS, 2 ஆண்டு உத்தரவாதத்துடன் வருகிறது.

விவரக்குறிப்பு

மாதிரி	எஸ்-300-12	எஸ்-300-24
ஏசி உள்ளீடு மின்னழுத்த வரம்பு	110-264VAC
உள்ளீட்டு மின்னோட்டம்	0.5A/115V 0.25A/230V
ஏசி உந்துவிசை மின்னோட்டம்	குளிர் தொடக்க மின்னோட்டம் 13A/115V 26A/230V
DC வெளியீடு மின்னழுத்தம்	12V	24V
DC வெளியீட்டு சக்தி	300W	300W
மதிப்பிடப்பட்ட வெளியீட்டு மின்னோட்டம்	25A	12.5A
வெளியீட்டு மின்னழுத்த பிழை	±1%	±1%
திறன்	85%	85%
அலை மற்றும் சத்தம்	100mVp-p	100mVp-p
நுழைவு நிலைத்தன்மை	±0.5%	±0.5%
ஏற்ற நிலைத்தன்மை	±0.5%	±0.5%
கசிவு மின்னோட்டம்	<0.5mA/240VAC
அதிக சுமை பாதுகாப்பு	105% - 150% மதிப்பிடப்பட்ட சக்தி, தானாகவே மீட்பு
அதிர்வு	10500Hz,2G 10நிமி./1சுழற்சி, 60நிமிடத்திற்கான காலம், ஒவ்வொரு அச்சுகளும்
குளிரூட்டும் முறை	இயற்கை குளிரூட்டும் காற்று வெப்பச்சலனம்
வேலை வெப்பநிலை மற்றும் ஈரப்பதம்	- 20 ° ~ 60 ° c / 20% ~ 90% RH (உறைபனி இல்லை)
வெப்பநிலை மற்றும் ஈரப்பதத்தை சேமிக்கவும்	- 40 ° ~ 85 ° c / 10% ~ 95% RH (உறைபனி இல்லை)
பாதுகாப்பு தரநிலைகள்	CE(EMC+LVD),Rohs

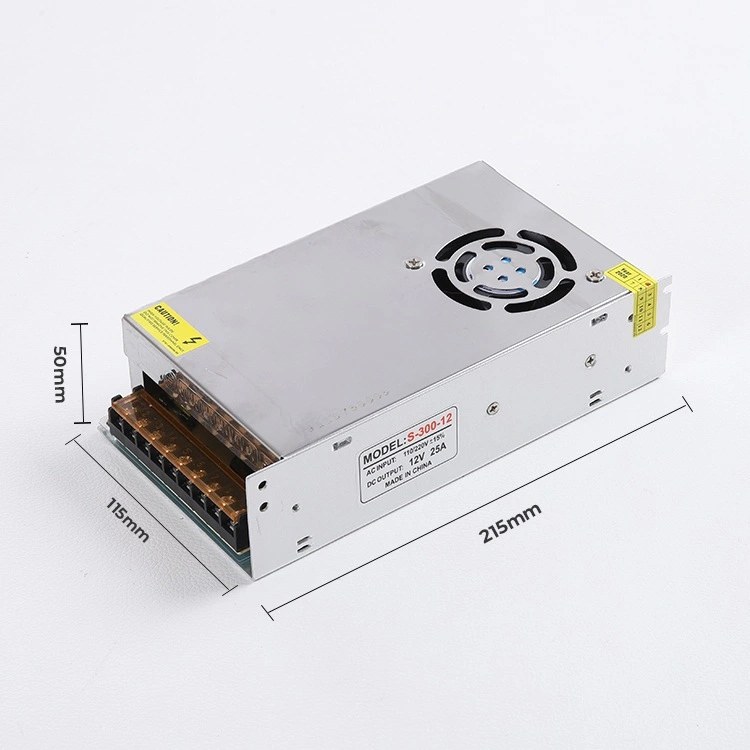

பரிமாணம்	215x115x50 மிமீ
எடை	0.8 கிலோ
