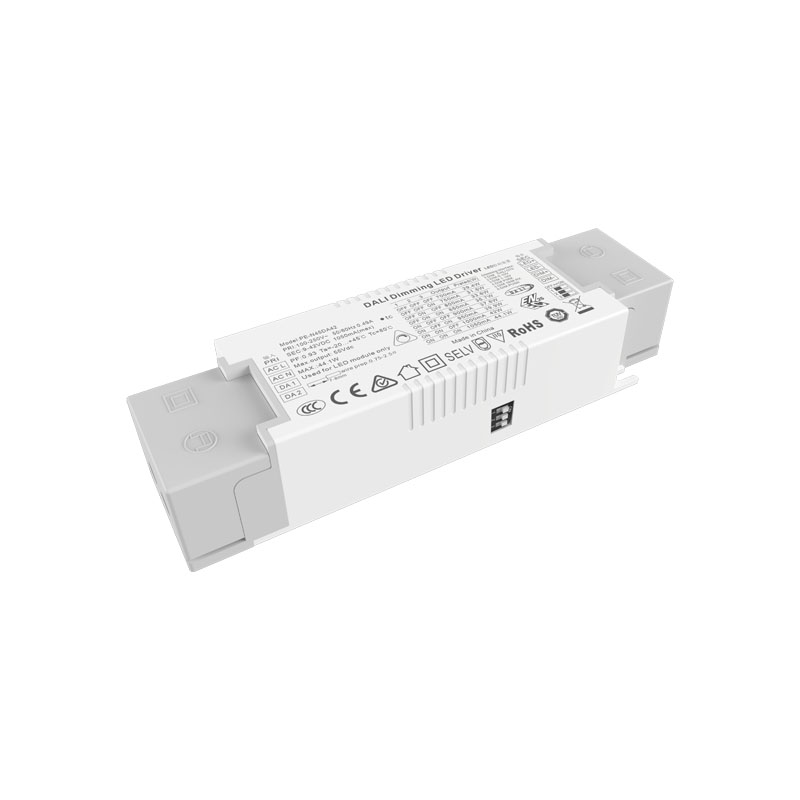

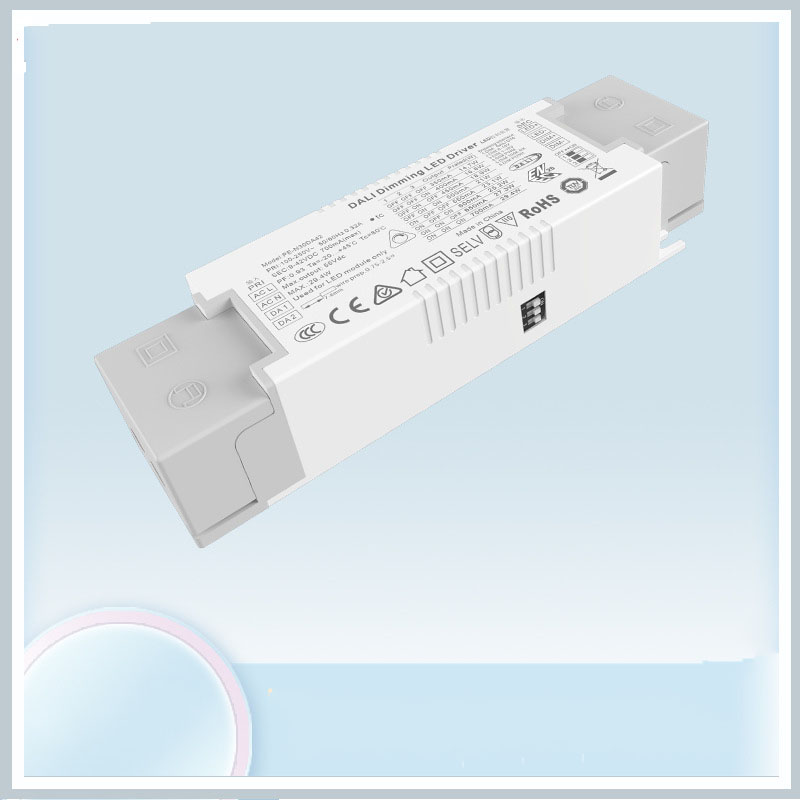

30W நிலையான மின்னோட்டம் DALI மங்கக்கூடிய LED இயக்கி

STARWELL ஆனது உயர் தரம் மற்றும் நியாயமான விலையுடன் தொழில்முறை முன்னணி சீனா 30W நிலையான தற்போதைய டாலி மங்கக்கூடிய LED டிரைவர் உற்பத்தியாளர்களில் ஒன்றாகும். எங்களை தொடர்பு கொள்ள வரவேற்கிறோம்.
DALI (டிஜிட்டல் அட்ரஸ்ஸபிள் லைட்டிங் இன்டர்ஃபேஸ்) என்பது மின்னணு பேலஸ்ட்கள், டிரான்ஸ்பார்மர்கள், எல்இடிகள், எமர்ஜென்சி லைட்டுகள் மற்றும் டிஜிட்டல் லைட்டிங் கட்டுப்பாட்டு அமைப்பில் உள்ள வெளியேறும் அறிகுறிகளைக் கட்டுப்படுத்துவதற்கான சர்வதேச தரமாகும்.

விசாரணையை அனுப்பு

30W கான்ஸ்டன்ட் கரண்ட் DALI மங்கக்கூடிய LED டிரைவரின் சீன உற்பத்தியாளர்களில் ஒருவர், போட்டி விலையில் சிறந்த தரத்தை வழங்குகிறது, STARWELL. தயங்காமல் தொடர்பு கொள்ளவும்.

DALI டிம்மிங் எல்இடி டிரைவர் என்பது எனது நிறுவனத்தால் உருவாக்கப்பட்ட நிலையான தற்போதைய டிம்மிங் எல்இடி இயக்கிகளில் ஒன்றாகும். ஆற்றல் சேமிப்பு, சுற்றுச்சூழல் பாதுகாப்பு, நீண்ட ஆயுள் மற்றும் பிற பண்புகள்.

PE-N30DA ஆனது DALI/ Push/ 0-10V/1-10V/PWM/R DIM ஆறு மங்கலான வழிகளைக் கொண்டுள்ளது, DIP சுவிட்சைப் பயன்படுத்தி மங்கலான செயல்பாட்டை மாற்றவும், ஒன்றுக்கொன்று குறுக்கிடாமல், ஒரே நேரத்தில் இல்லை.

மங்கலான இடைமுகம்:

1. DALI டிம்மிங், நிலையான DALI சிக்னல் இடைமுகத்தைப் பயன்படுத்தவும். மார்க்கரில் உள்ள அனைத்து DALI கட்டுப்பாட்டு அமைப்புகளுடன் பொருத்த முடியும்.

2.0-10V டிம்மிங், நிலையான 0-10V /100K ரெசிஸ்டன்ஸ்/10V PWM டிம்மிங்கைப் பயன்படுத்தவும்.

30W நிலையான தற்போதைய DALI மங்கக்கூடிய LED இயக்கி அம்சங்கள்:

1. ஒருங்கிணைந்த DALI/Push/0-10V/1-10V/PWM/R DIM நிலையான மங்கலான இடைமுகம்

2. புஷ் செயல்பாட்டின் மூலம் புஷ் மங்கலை உணர

3. டிஜிட்டல் கட்டுப்பாட்டு வெளியீடு, ஃப்ளிக்கர் இலவசம்

4. சர்வதேச பொது ஏசி உள்ளீடு 100-250V வரம்பு

5. பாதுகாப்பு வகை: ஷார்ட் சர்க்யூட் / ஓவர் கரண்ட் / ஓவர் வோல்டேஜ்

6. இயற்கை குளிர் காற்று

7. பெரிய முனையம் திருகு மூலம் பூட்டப்பட்டது

8. பொருளாதார மற்றும் வசதியான நிறுவல்

9. உலக விளக்கு உபகரணங்களின் பாதுகாப்பு தரநிலைகளுக்கு இணங்க

10. பாதுகாப்பு வகுப்பு II

11. 5 வருட உத்தரவாதம்

12. TUV CE SAA ENEC சான்றிதழ்கள்

13. அளவு: 147.5*43*30மிமீ

30W நிலையான தற்போதைய DALI மங்கக்கூடிய LED டிரைவர் மாடல் பட்டியல்:

DALI நிலையான மின்னோட்டம் மங்கலானது

தொடர்	மங்கலானது	மாதிரி	உள்ளீடு	சக்தி	PF	வெளியீடு மின்னழுத்தம்	வெளியீடு மின்னோட்டம்
PE-N14DA 12-14.7W	DALI/Push/0-10V/1-10V/ 100K மின்தடை/PWM	PE-N14DA24	AC100-250V	12வா	0.88-0.96PF THD<10%	9-24V	200/250/280/300/ 350/400/450/500mA
PE-N14DA 12-14.7W	DALI/Push/0-10V/1-10V/ 100K மின்தடை/PWM	PE-N14DA42	AC100-250V	14.7W	0.88-0.96PF THD<10%	9-42V	150/180/200/250/ 280/300/320/350mA
PE-N20DA 12-20W	DALI/Push/0-10V/1-10V/ 100K மின்தடை/PWM	PE-N20DA24	AC100-250V	19.2W	0.88-0.96PF THD<10%	9-24V	450/500/550/600/ 650/700/750/800mA
PE-N20DA 12-20W	DALI/Push/0-10V/1-10V/ 100K மின்தடை/PWM	PE-N20DA42	AC100-250V	21W	0.88-0.96PF THD<10%	9-42V	200/250/280/300/ 350/400/450/500mA
PE-N30DA 20-30W	DALI/Push/0-10V/1-10V/ 100K மின்தடை/PWM	PE-N30DA42	AC100-250V	29.4W	0.88-0.96PF THD<10%	9-42V	350/400/450/500/ 550/600/650/700mA
PE-N45DA 30-45W	DALI/Push/0-10V/1-10V /100K மின்தடை/PWM	PE-N45DA42	AC100-250V	44.1W	0.88-0.96PF THD<10%	9-42V	700/750/800/850/ 900/950/1000/1050mA
N60DA க்கு 30-60W	DALI/Push/0-10V/1-10V/ 100K மின்தடை/PWM	PE-N60DA42	AC200-250V	58.8W	0.88-0.96PF THD<10%	9-42V	700/800/900/ 1000/1100/1200/ 1300/1400mA

30W நிலையான தற்போதைய DALI மங்கக்கூடிய LED இயக்கி பயன்பாடு:

DALI (டிஜிட்டல் அட்ரஸபிள் லைட்டிங் இன்டர்ஃபேஸ்) LED இயக்கிகள் பல்வேறு சூழ்நிலைகளில் பயன்படுத்தப்படுகின்றன. சில பொதுவான பயன்பாடுகள் இங்கே:

1. வணிக கட்டிட விளக்குகள்

2. கல்வி நிறுவனங்கள்

3. சுகாதார வசதிகள்

4. விருந்தோம்பல் தொழில்

5. சில்லறை விற்பனை கடைகள்

6. கட்டிடக்கலை விளக்குகள்

7. வெளிப்புற விளக்குகள்

30W நிலையான தற்போதைய DALI மங்கக்கூடிய LED இயக்கி விவரக்குறிப்பு:

மாதிரி		PE-N30DA42	PE-N45DA42
வெளியீடு	வெளியீடு மின்னழுத்தம்	9-42Vdc	9-42Vdc
	அதிகபட்ச வெளியீட்டு மின்னழுத்தம்	42Vdc	42Vdc
	ஏற்றப்படாத வெளியீட்டு மின்னழுத்தம்	55Vdc	55Vdc
	வெளியீடு மின்னோட்டம்	550/600/650/700mA	900/950/1000/1050mA
	வெளியீட்டு சக்தி	4.95W~29.4W	8.1W~44.1W
	ஸ்ட்ரோப் நிலை	ஃப்ளிக்கர் இல்லை
	மங்கலான வரம்பு	0~100%,எல்இடி 0.03%இல் தொடங்கலாம்.
	PWM மங்கலான அதிர்வெண்	>3600Hz
	தற்போதைய துல்லியம்	±3%
	சிற்றலை & சத்தம்	≤2V (மங்கலானது இல்லை)
உள்ளீடு	மங்கலான இடைமுகம்	DALI (IEC62386), புஷ் /0-10V/1-10V/PWM/100KR DIM சிக்னல் கட்டுப்பாட்டு மின்னோட்டம் <0.1mA
	உள்ளீட்டு மின்னழுத்த வரம்பு	100-250Vac
	அதிர்வெண்	50/60Hz
	உள்ளீட்டு மின்னோட்டம்	<0.37A		<0.56A
	சக்தி காரணி	PF>0.95/100Vac, முழு ஏற்றத்தில்		PF>0.95/100Vac, முழு ஏற்றத்தில்
	THD	230Vac@THD ≤15% (முழு சுமை)
	செயல்திறன்(tys.)	88% முழு சுமை		88% முழு சுமை
	இன்ரஷ் மின்னோட்டம்(வகை.)	குளிர் தொடக்கம் 3.7A@230Vac		குளிர் தொடக்கம் 5.6A@230Vac
	எதிர்ப்பு எழுச்சி	L-N: 2kV
	கசிவு மின்னோட்டம்	<0.25mA/230Vac
சுற்றுச்சூழல்	வேலை வெப்பநிலை	ta: 45°C tc: 80°C
	வேலை செய்யும் ஈரப்பதம்	20 ~ 95%RH, ஒடுக்கம் இல்லாதது
	சேமிப்பு வெப்பநிலை, ஈரப்பதம்	-40 ~ 80°C, 10~95%RH
	வெப்பநிலை குணகம்	±0.03%/°C(0-50) °C
	அதிர்வு	10~500Hz, 2G 12நி./1சுழற்சி, 72நிமிடத்திற்கான காலம். ஒவ்வொன்றும் X, Y, Z அச்சுகளுடன்.
பாதுகாப்பு	அதிக வெப்ப பாதுகாப்பு	PCB வெப்பநிலை ≥110°C, தானாக மீட்டெடுக்கப்பட்டால் வெளியீட்டு மின்னோட்டத்தை புத்திசாலித்தனமாக சரிசெய்தல் அல்லது அணைத்தல்.
	அதிக சுமை பாதுகாப்பு	பவர்≥102% என மதிப்பிடும்போது வெளியீட்டை நிறுத்தவும், தானாக மீட்டெடுக்கப்படும்.
	ஷார்ட் சர்க்யூட் பாதுகாப்பு	ஷார்ட் சர்க்யூட் ஏற்பட்டால் தானாக ஷட் டவுன் ஆகிவிடும்.
	Non-load Protection	வெளியீடு நிலையான மின்னழுத்தம்.
பாதுகாப்பு & EMC	மின்னழுத்தத்தைத் தாங்கும்	I/P-O/P: 3750Vac
	தனிமைப்படுத்தல் எதிர்ப்பு	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	பாதுகாப்பு தரநிலைகள்	IEC/EN61347-1, IEC/EN61347-2-13
	EMC உமிழ்வு	EN55015, EN61000-3-2 வகுப்பு C, IEC61000-3-3
	EMC நோய் எதிர்ப்பு சக்தி	EN61000-4-2,3,4,5,6,8,11, EN61547
	ஸ்ட்ரோப் சோதனை தரநிலை	IEEE 1789
மற்றவர்கள்	பரிமாணம்	147.5(117)×43×30mm(L×W×H)
	பேக்கிங்	PE பை
	எடை (G.W.)	187g/245g±10g

பரிமாணங்கள்:

லேபிள்:

LED தற்போதைய தேர்வு:

8 விருப்ப மின்னோட்டங்களின் விரைவான தேர்வுக்கான டிஐபி சுவிட்ச் (கீழே உள்ள அட்டவணையைப் பார்க்கவும்).

DIP சுவிட்ச் மூலம் தற்போதைய அமைப்பை அமைத்த பிறகு, புதிய மின்னோட்டத்தை பயனுள்ளதாக்க பவர் ஆஃப் செய்து பின்னர் பவர் ஆன் செய்யவும்.

எ.கா. LED 3.2V/pcs: 9-24V ஆனது தொடரில் 3-7pcs LEDகளை ஆற்றும், 9-42V 3-12pcs LED களை ஆற்றும், தொடரில் உள்ள LEDகளின் அதிகபட்ச அளவு LED இன் உண்மையான மின்னழுத்தத்திற்கு உட்பட்டதாக இருக்கும்.

DALI மங்கலான வயரிங் வரைபடம்:

0-10V மங்கலான வயரிங் வரைபடம்:

புஷ் மங்கலான வயரிங் வரைபடம்:

ஆன்/ஆஃப் கட்டுப்பாடு: குறுகிய அழுத்தவும்.

ஸ்டெப்லெஸ் டிமிங்: நீண்ட நேரம் அழுத்தவும். ஒவ்வொரு நீண்ட அழுத்தத்திலும், ஒளி நிலை எதிர் திசையில் செல்கிறது.

நினைவகம் மங்குகிறது: பிரகாசத்தை அணைத்து மீண்டும் இயக்கும்போது முன்பு சரிசெய்யப்பட்டதைப் போலவே இருக்கும்.

அசாதாரண நிலைமைகள் மற்றும் தொடர்புடைய சிகிச்சை முறைகள்:

டிஜிட்டல் முகவரியிடக்கூடிய லைட்டிங் இடைமுகம் (DALI)

DALI ஸ்லேவ் யூனிட் தரவுகளை மாஸ்டர் யூனிட் கோரிக்கைகளை மட்டும் அனுப்பும், அதாவது கட்டளை பதிலளிக்கும் பயன்முறையை ஏற்றுக்கொள்ளும்

ஒரே DALI நெட்வொர்க்கில் அதிகபட்சமாக 64 அடிமை அலகுகள் உள்ளன, ஒவ்வொரு அலகுக்கும் ஒரு தனி முகவரி (குறுகிய முகவரி) உள்ளது, ஒரு குறிப்பிட்ட குழுவிற்கு ஒரு சால்வ் யூனிட் ஒதுக்கப்படலாம், மேலும் ஒரு அடிமை அலகு வெவ்வேறு குழுவிற்கு சொந்தமானது, காப்பு அலகு இருக்கலாம் ஒரே நேரத்தில் 16 குழுக்கள் வரை, ஒவ்வொரு யூனிட்டும் 16 காட்சிகளை அமைக்கலாம்.

DALI நெறிமுறையின் முக்கிய அம்சங்கள்

1) ஒத்திசைவற்ற தொடர் தொடர்பு.

2)1200 பாட் வீதம், மான்செஸ்டர் குறியாக்க வடிவத்தைப் பயன்படுத்தி.

3)இரண்டு பொய் வேறுபாடு சமிக்ஞை.

4) வேறுபட்ட மின்னழுத்தம் 9.5V ஐ விட அதிகமாக இருக்கும் போது உயர் நிலை.

5) வேறுபாடு மின்னழுத்தம் 6.5V க்கும் குறைவாக இருக்கும்போது குறைந்த நிலை.

6) முதன்மை அலகு தொடர்பு செயல்முறையை கட்டுப்படுத்துகிறது.

7)ஒரு டாலி பஸ் 64 அடிமை அலகுகளுடன் இணைக்க முடியும்.

8)ஒவ்வொரு அடிமை அலகும் தனித்தனியாக உரையாற்றப்படலாம்.

DALI மின் விவரக்குறிப்பு

செயலற்ற நிலையில், பஸ்ஸைக் கட்டுப்படுத்த இயந்திர அலகு முறையிலிருந்து:

1) சாதாரண நேரத்தில் அதிக வெளியீட்டு சக்தி, ஹோல்ட் சிக்னலில் குறுக்கிடக்கூடாது.

2)சாதாரண நேரத்தில் குறைந்த மின்சாரம், நேரடியாக DALI பஸ் ஷார்ட் சர்க்யூட்டில் ஒன்றுக்கொன்று.

3) DALI பஸ் அதிகபட்ச மின்னோட்டம் 250mA

4)ஒரே நேரத்தில் இருவழி தொடர்பு இல்லை.

5) 300 மீட்டர் வரை டிரான்ஸ்மிஷன் கேபிள், அல்லது அழுத்தம் வீழ்ச்சி 2v க்கு மேல் இல்லை
