எங்கள் புதிய தயாரிப்பு-300W GaN பவர் சப்ளை

ஸ்டார்வெல்ஒரு உயர் தொழில்நுட்ப நிறுவனமாகும்மின்சாரம்உற்பத்தி, பல்வேறு துறைகளின் தேவைகளைப் பூர்த்தி செய்வதற்காக, POE மின்சாரம், தகவல் தொடர்பு மின்சாரம், ஆற்றல் சேமிப்பு இன்வெர்ட்டர்கள், மின் அடாப்டர்கள், தொழில்துறை கட்டுப்பாட்டு மின் விநியோகம் போன்ற பல்வேறு மேம்பட்ட மின் விநியோக தயாரிப்புகளின் R&D மற்றும் உற்பத்திக்கு உறுதியளிக்கப்பட்டுள்ளது. இந்த சிக்கலின் தீர்வு பகுப்பாய்வு 300W 48V GaN மின்சாரம் வழங்கல் தொகுதியைக் கொண்டுவருகிறது.

இந்த மின்சார விநியோக தொகுதியின் மாதிரி R0168 ஆகும், இது 100~264Vac இன் உள்ளீட்டு மின்னழுத்தத்தை ஆதரிக்கிறது, 48V 6.25A வெளியீடு மற்றும் 300W வெளியீட்டு சக்தி. இது -10~55℃ சுற்றுப்புற வெப்பநிலை வரம்பில் செயல்பட முடியும். பவர் சப்ளை ஒரு மட்டு வடிவமைப்பைக் கொண்டுள்ளது, உள்ளீடு மற்றும் வெளியீட்டு முனையங்களில் இணைப்பிகள் வழங்கப்படுகின்றன. இந்த 300W GaN பவர் சப்ளை மாட்யூலின் உள் வடிவமைப்பு மற்றும் பொருட்களைப் பார்க்க, அதன் தீர்வு பகுப்பாய்வு பின்வருமாறு.

ஸ்டார்வெல் 300W GaN பவர் சப்ளையின் தோற்றம்

தொகுதி

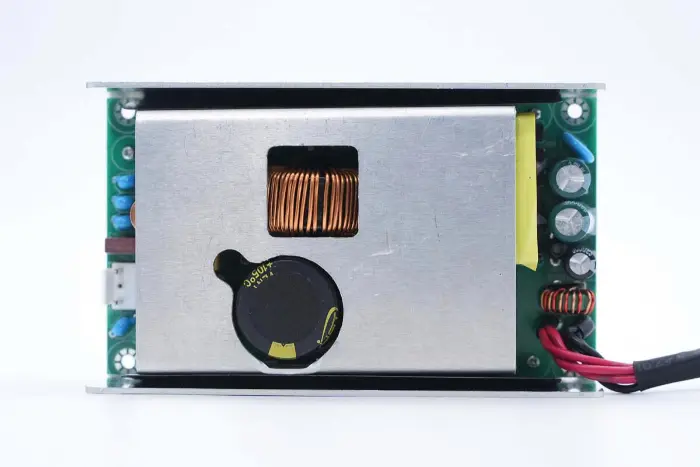

ஸ்டார்வெல் 300W GaN பவர் சப்ளை மாட்யூல் ஒரு அலுமினிய அலாய் ஷெல்லை ஏற்றுக்கொள்கிறது. பிசிபிஏ தொகுதியின் முன்புறம் ஒரு அலுமினிய அலாய் ஹீட் சிங்க் பொருத்தப்பட்டுள்ளது, தடிமனைக் குறைக்க உயர் மின்னழுத்த வடிகட்டி மின்தேக்கிகள் மற்றும் PFC பூஸ்ட் இண்டக்டருடன் தொடர்புடைய துளையிடப்பட்ட பகுதிகள் உள்ளன.

மின்சாரம் வழங்கல் தொகுதியின் பின்புறம் ஒரு அலுமினிய அலாய் ஷெல் ஆகும்.

மாடல்: B0168

உள்ளீடு: 100-240V~ 50/60Hz 5.0A அதிகபட்சம்

வெளியீடு: 48V 6.25A

வெளியீட்டு கம்பிகள் சாலிடரிங் மூலம் இணைக்கப்பட்டுள்ளன, காப்புக்காக சாலிடர் மூட்டுகளில் ஸ்லீவ் செய்யப்பட்ட வெப்ப-சுருக்கக் குழாய்கள்.

அவுட்புட் கனெக்டரின் க்ளோஸ்-அப்: சிவப்பு கம்பி நேர்மறை துருவமாகும், மேலும் ஸ்லீவ் 48V வெளியீட்டிற்கு குறிக்கப்பட்டுள்ளது.

வெர்னியர் காலிபர் மூலம் அளவிடப்படும் மின் விநியோக தொகுதியின் நீளம் தோராயமாக 127.1 மிமீ ஆகும்.

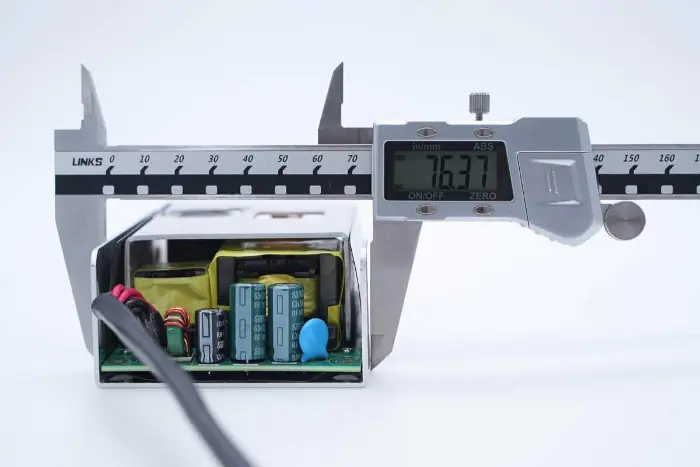

மின்சார விநியோக தொகுதியின் அகலம் தோராயமாக 76.4 மிமீ ஆகும்.

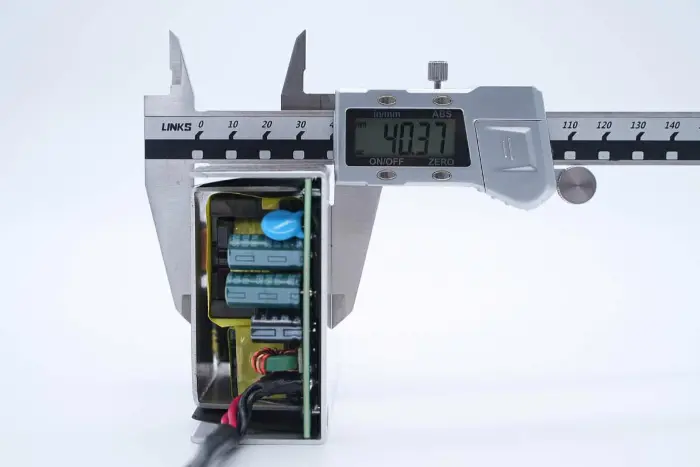

மின்சாரம் வழங்கல் தொகுதியின் தடிமன் தோராயமாக 40.4 மிமீ ஆகும்.

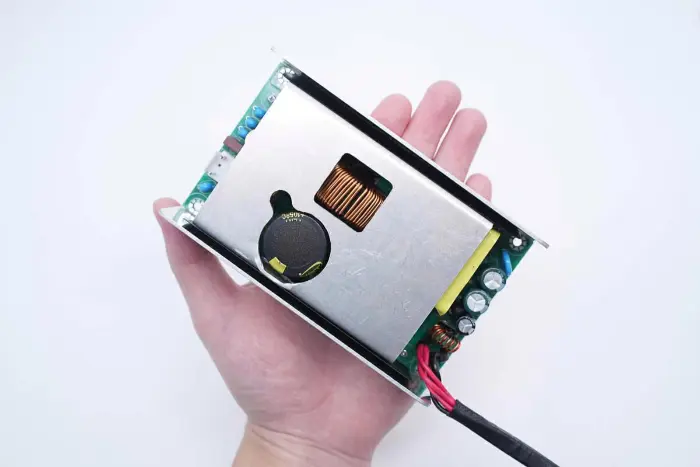

கையில் வைத்திருக்கும் மின்சாரம் வழங்கல் தொகுதியின் உள்ளுணர்வு அளவு உணர்தல். GaN சக்தி சாதனங்களின் பயன்பாட்டிற்கு நன்றி, ஆற்றல் அடர்த்தி பெரிதும் மேம்படுத்தப்பட்டுள்ளது, மேலும் 300W வெளியீட்டு சக்தியின் அளவு கணிசமாகக் குறைக்கப்படுகிறது, இடத்தை மிச்சப்படுத்துகிறது.

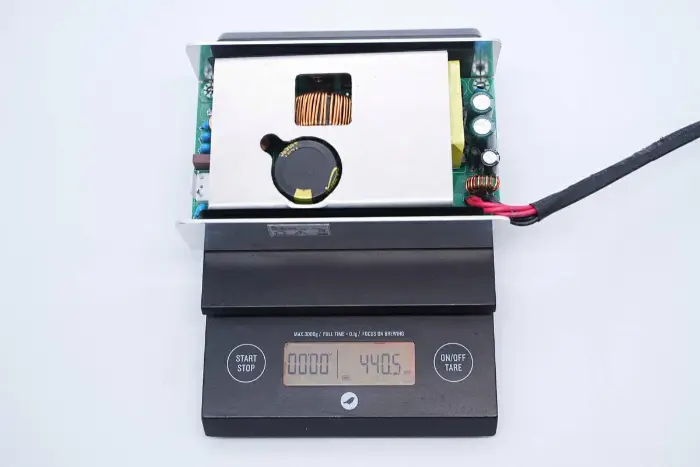

மின்சார விநியோக தொகுதியின் அளவிடப்பட்ட எடை தோராயமாக 441 கிராம் ஆகும்.

ஸ்டார்வெல் 300W GaN பவர் சப்ளையின் பகுப்பாய்வு

தொகுதி

PCBA தொகுதி திருகுகள் மூலம் வெப்ப மூழ்கி சரி செய்யப்பட்டது.

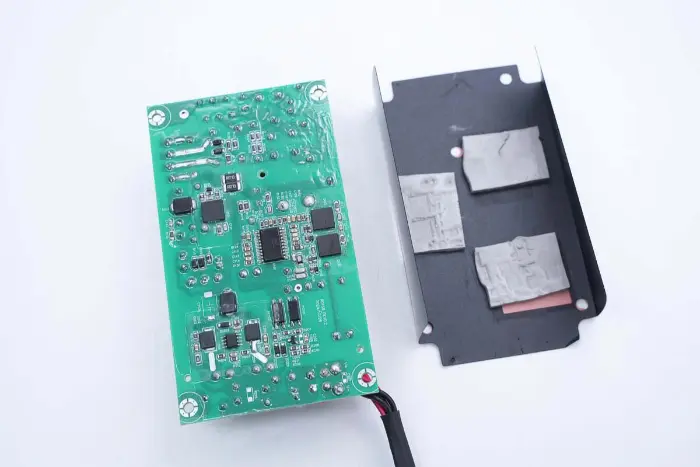

இன்சுலேடிங் சிலிகான் தாள்கள் PCBA தொகுதி வெளியே எடுக்கப்படும் போது வெப்ப மூழ்கி தொடர்புடைய நிலைகளில் ஒட்டப்படுகின்றன.

PCBA தொகுதியின் பக்கத்தில் ஒரு இன்சுலேடிங் மைலர் தாள் கொடுக்கப்பட்டுள்ளது.

இன்சுலேடிங் மைலர் ஷீட் அகற்றப்பட்டு, மின் சாதனங்களுடன் தொடர்புடைய நிலைகளில் துளைகள் வெட்டப்பட்டு, வெப்பத்தை நடத்த வெப்பப் பட்டைகள் வழங்கப்படுகின்றன.

மூன்று தெர்மல் பேட்கள் முறையே PFC சுவிட்ச், எல்எல்சி சுவிட்ச் மற்றும் சின்க்ரோனஸ் ரெக்டிஃபையர் ஆகியவற்றுடன் ஒத்துப்போகின்றன.

அலுமினிய அலாய் ஹீட் சிங்க் பிசிபிஏ தொகுதியில் மூடப்பட்டிருக்கும், மேலும் மின் சாதனங்கள் திருகுகள் மூலம் சரி செய்யப்படுகின்றன.

PCBA தொகுதியில் மூடப்பட்டிருக்கும் ஹீட் சிங்க் டீசோல்டரிங் மூலம் அகற்றப்படுகிறது.

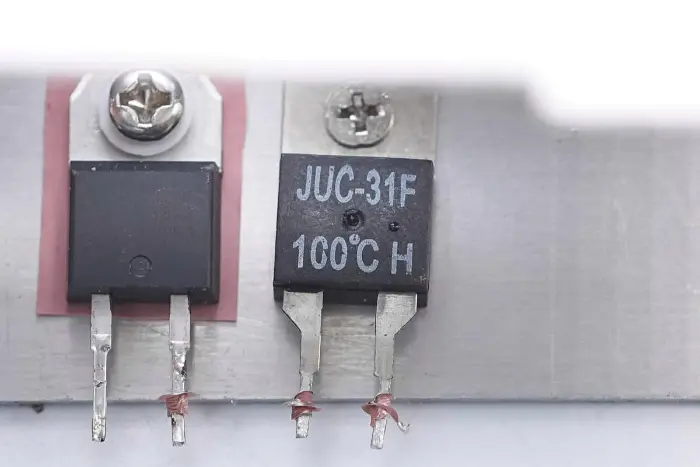

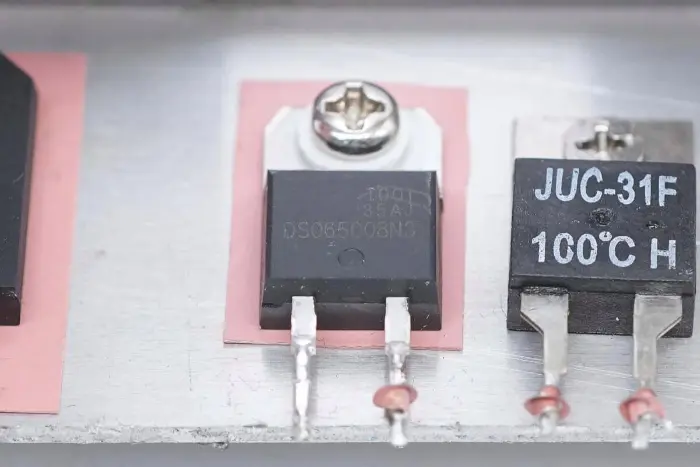

ரெக்டிஃபையர் பிரிட்ஜ், பிஎஃப்சி ரெக்டிஃபையர் டையோடு மற்றும் தெர்மல் ஸ்விட்ச் ஆகியவை ஹீட் சிங்கில் பொருத்தப்பட்டுள்ளன.

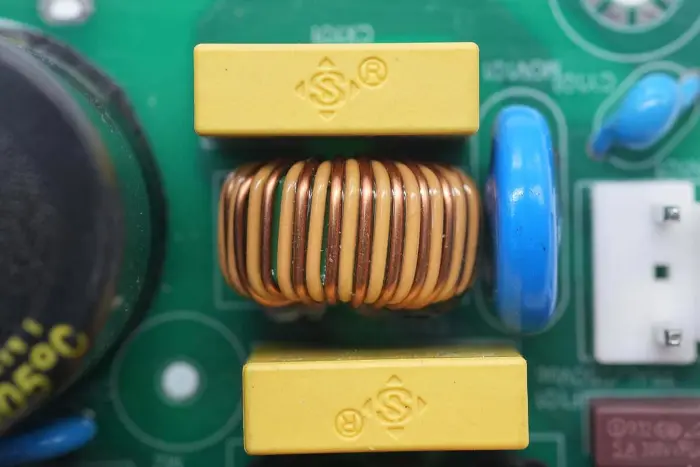

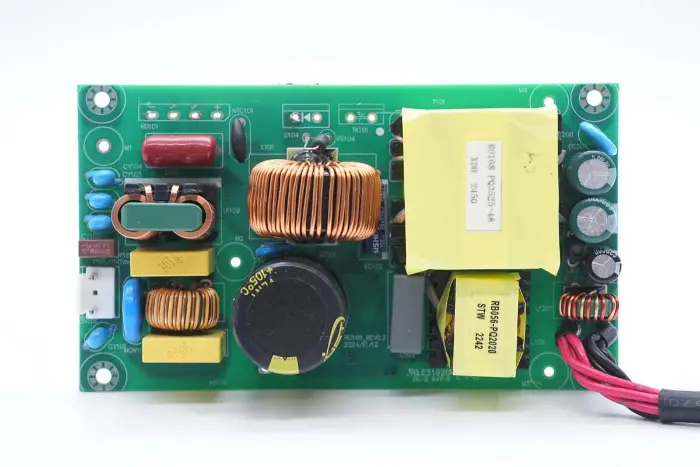

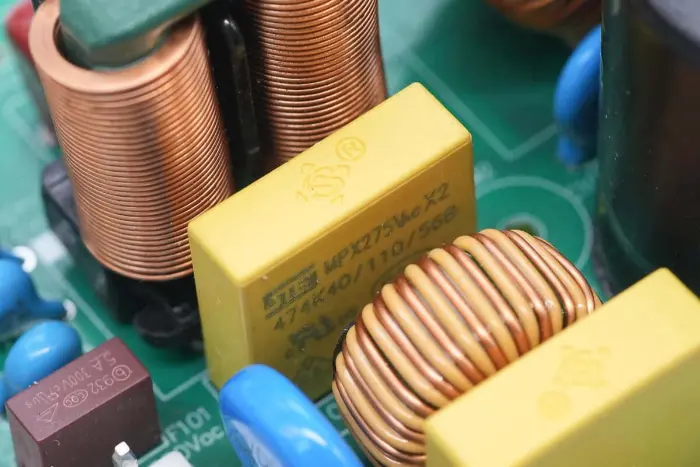

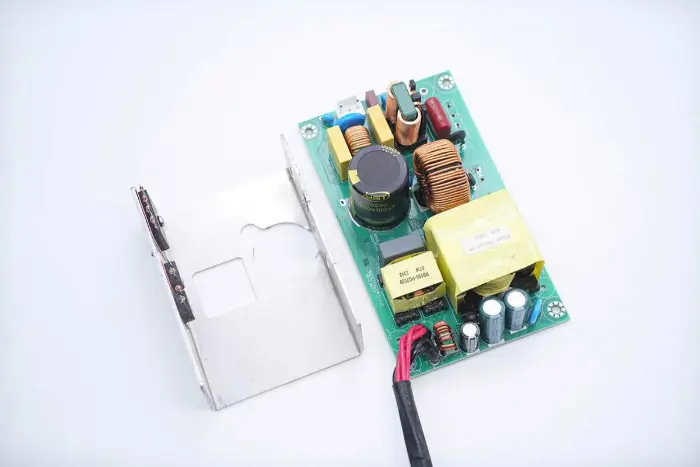

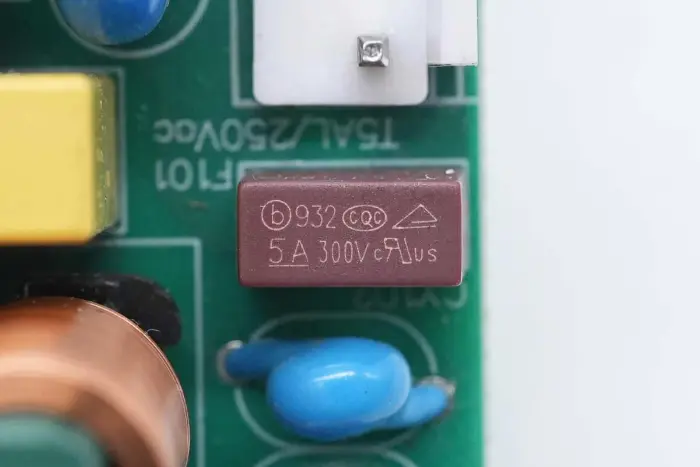

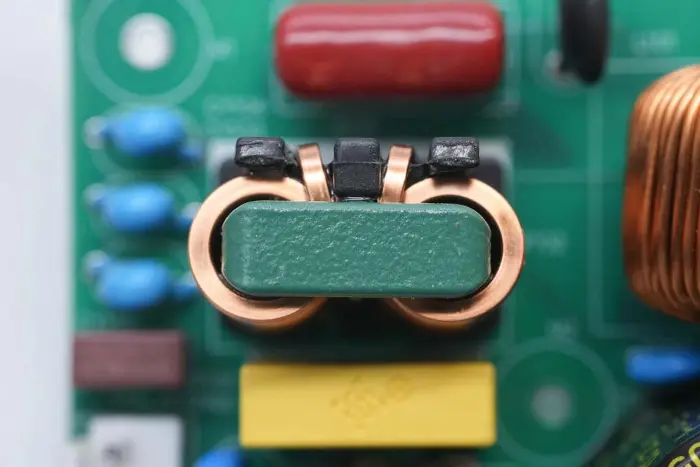

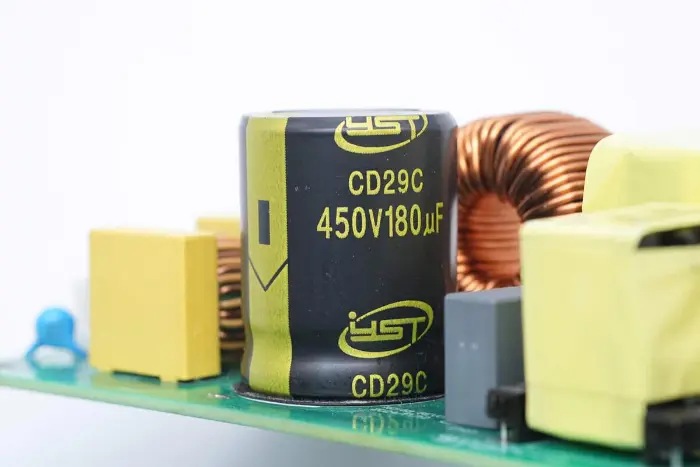

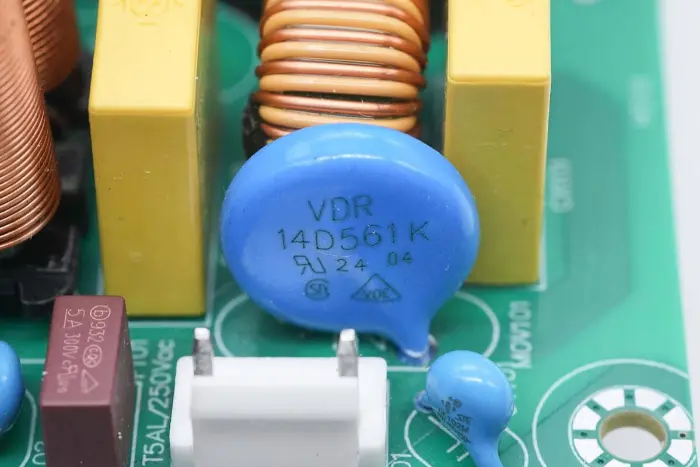

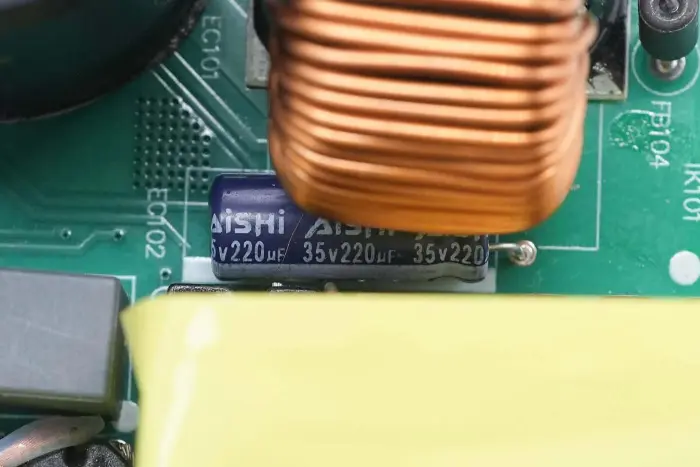

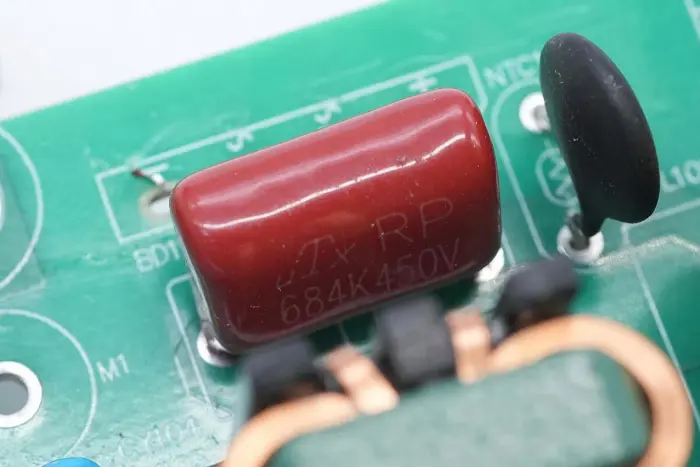

பிசிபிஏ தொகுதியின் முன்பக்கத்தின் மேலோட்டம்: இடதுபுறம் பவர் இன்புட் சாக்கெட், ஃப்யூஸ், ஒய் கேபாசிட்டர், வேரிஸ்டர், காமன்-மோட் இண்டக்டர் மற்றும் பாதுகாப்பு X2 மின்தேக்கி ஆகியவற்றைக் கொண்டுள்ளது. நடுத்தர நிலையில் PFC பூஸ்ட் இண்டக்டர் மற்றும் உயர் மின்னழுத்த வடிகட்டி மின்தேக்கி பொருத்தப்பட்டுள்ளது. வலது பக்கம் LLC ஒத்ததிர்வு மின்தேக்கி, ஒத்ததிர்வு தூண்டி, மின்மாற்றி, வடிகட்டி மின்தேக்கி மற்றும் வடிகட்டி தூண்டி ஆகியவற்றைக் கொண்டுள்ளது.

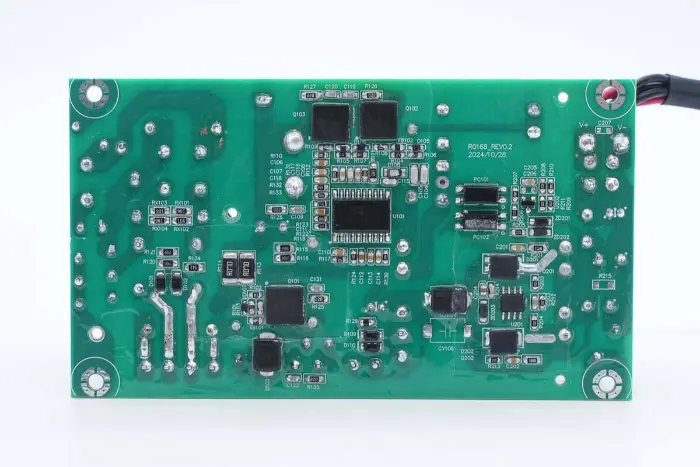

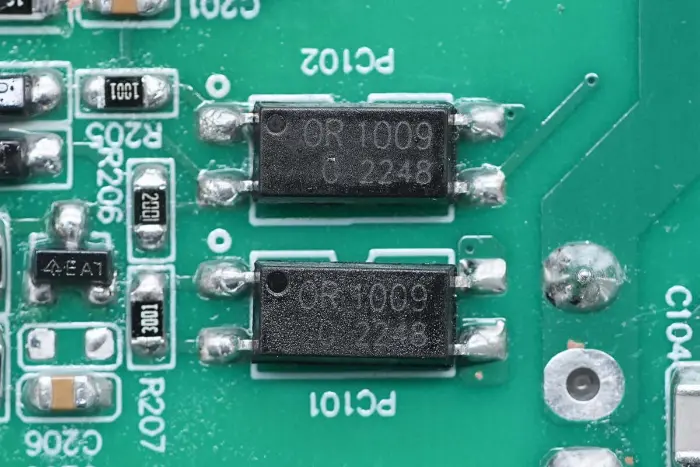

PCBA தொகுதியின் பின்புறத்தில், 2-in-1 PFC+LLC கட்டுப்படுத்தி உள்ளது. PFC சுவிட்ச் கீழ் இடதுபுறத்தில் அமைந்துள்ளது, எல்எல்சி சுவிட்ச் பிரதான கட்டுப்பாட்டு சிப்பிற்கு மேலே உள்ளது, கருத்து ஆப்டோகப்ளர் வலதுபுறத்தில் உள்ளது, மற்றும் ஒத்திசைவான ரெக்டிஃபையர் கட்டுப்படுத்தி மற்றும் இரண்டு ஒத்திசைவான ரெக்டிஃபையர்கள் கீழே உள்ளன. முழு பலகையும் பாதுகாப்பிற்காக கன்பார்மல் பூச்சுடன் பூசப்பட்டுள்ளது.

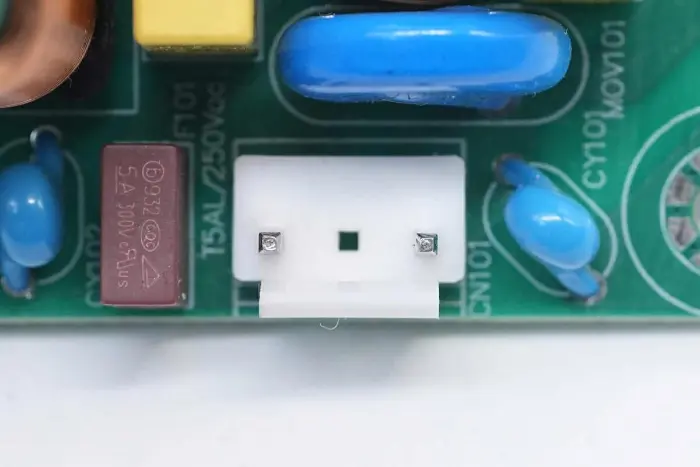

ஏசி உள்ளீட்டு முனையம் ஒரு இணைப்பியுடன் இணைக்கப்பட்டுள்ளது.

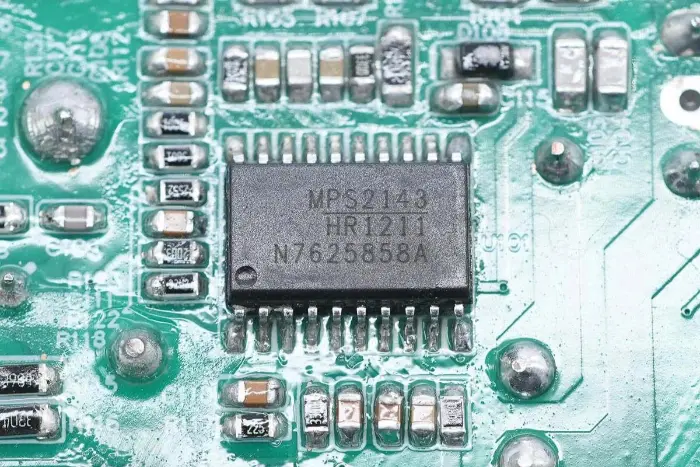

மின்சார விநியோகத்தின் முக்கிய கட்டுப்பாட்டு சிப் மோர்ன்சன் செமிகண்டக்டர் HR1211, பல முறை PFC மற்றும் தற்போதைய-முறை LLC 2-in-1 கட்டுப்படுத்தியை ஏற்றுக்கொள்கிறது. பாரம்பரிய தீர்வுகளில் 2-3 சில்லுகள் தேவைப்படும் செயல்பாடுகளை ஒரு சிப்பில் ஒருங்கிணைக்கிறது. PFC கட்டுப்படுத்தி CCM மற்றும் DCM இயக்க முறைகளை ஆதரிக்கிறது.

HR1211 ஒரு டிஜிட்டல் கட்டுப்பாட்டு மையத்தை ஏற்றுக்கொள்கிறது, உயர் மின்னழுத்த தொடக்கம் மற்றும் அறிவார்ந்த X மின்தேக்கி வெளியேற்றத்தை ஆதரிக்கிறது. PFC நிலை அதிகபட்ச இயக்க அதிர்வெண் 250KHz ஐ ஆதரிக்கிறது. எல்எல்சி கட்டத்தில் உள்ளமைக்கப்பட்ட 600V அரை-பாலம் இயக்கி ஒருங்கிணைந்த பூட்ஸ்ட்ராப் டையோடு உள்ளது, இது 500KHz வரை அதிர்வெண்ணில் இயங்குகிறது. இது விரிவான பாதுகாப்பு செயல்பாடுகளை ஆதரிக்கிறது மற்றும் SOIC-20 இல் தொகுக்கப்பட்டுள்ளது.

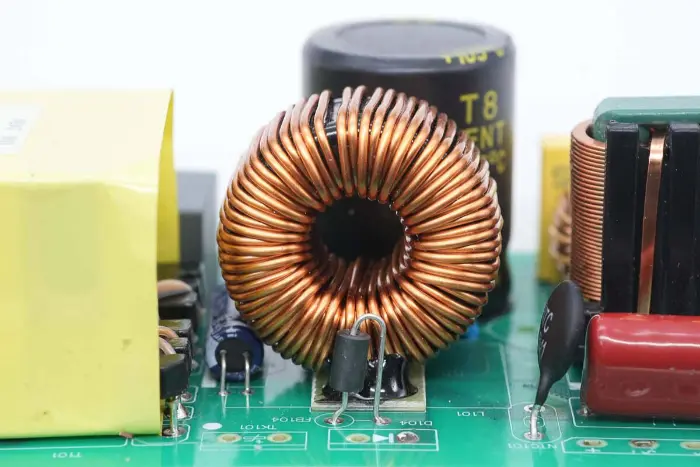

PFC பூஸ்ட் இண்டக்டர் ஒரு காந்த வளையத்துடன் இணைக்கப்பட்டுள்ளது, மேலும் காப்புக்காக ஒரு பேக்கலைட் தாள் கீழே வழங்கப்படுகிறது.

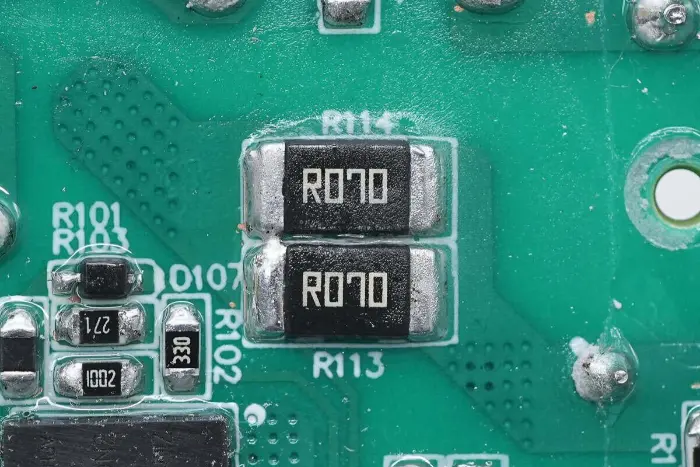

சுவிட்ச் மின்னோட்டத்தைக் கண்டறிய இரண்டு 70mΩ மின்தடையங்கள் இணையாக இணைக்கப்பட்டுள்ளன.

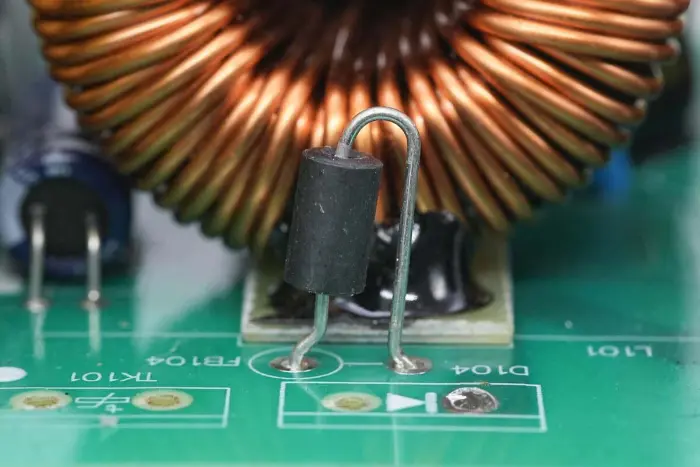

PFC ரெக்டிஃபையர் டையோடு ஒரு காந்த மணியுடன் தொடரில் இணைக்கப்பட்டுள்ளது.

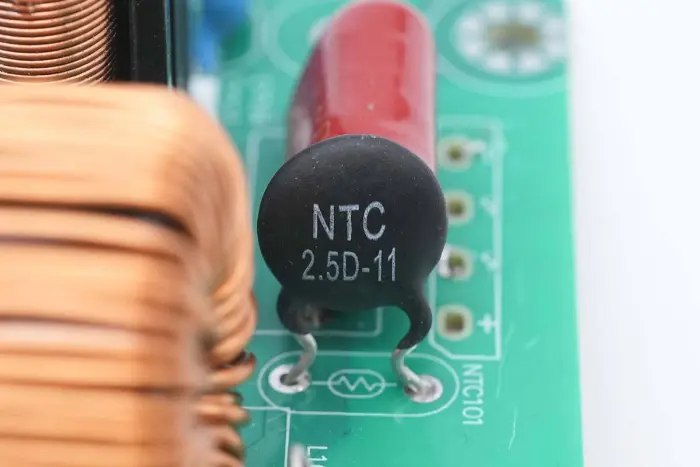

NTC தெர்மிஸ்டர் 2.5D-11 எனக் குறிக்கப்பட்டுள்ளது, இது உயர் மின்னழுத்த மின்னாற்பகுப்பு மின்தேக்கியின் சார்ஜிங் மின்னோட்டத்தை அடக்க பயன்படுகிறது.

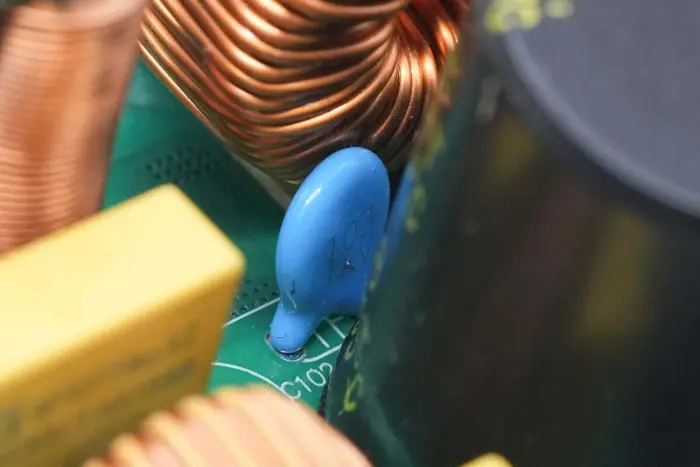

பீங்கான் மின்தேக்கிகள் மின்னாற்பகுப்பு மின்தேக்கிகளுடன் இணையாக இணைக்கப்பட்டுள்ளன, 0.01μF 1KV இன் விவரக்குறிப்புடன்.

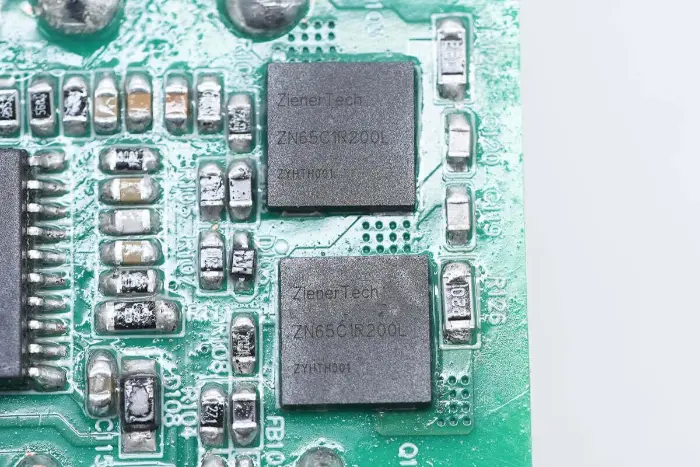

எல்எல்சி ஸ்விட்ச் ZenerTech, மாதிரி ZN65C1R200L, 700V தாங்கும் மின்னழுத்தம் மற்றும் 800V இன் தற்காலிக தாங்கும் மின்னழுத்தம், 200mΩ இன் எதிர்ப்பு, 20V இன் கேட் டிரைவ் வோல்டேஜ் சப்போர்ட் கொண்ட காஸ்கோட் அமைப்பு GaN சுவிட்ச். இது குறைந்த கேட் கட்டணத்தைக் கொண்டுள்ளது, டிரைவ் சர்க்யூட்டை திறம்பட எளிதாக்குகிறது. DFN8*8 இல் தொகுக்கப்பட்ட வேகமான சார்ஜர்கள், தகவல் தொடர்பு பவர் சப்ளைகள், தரவு மையங்கள் மற்றும் லைட்டிங் பயன்பாடுகளுக்கு ஏற்றது.

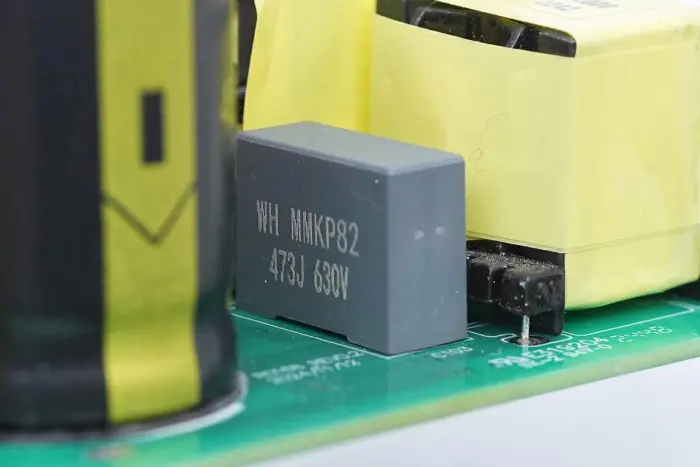

0.047μF 630V இன் விவரக்குறிப்புடன், எதிரொலிக்கும் மின்தேக்கி MMKP82 தொடரில் உள்ளது.

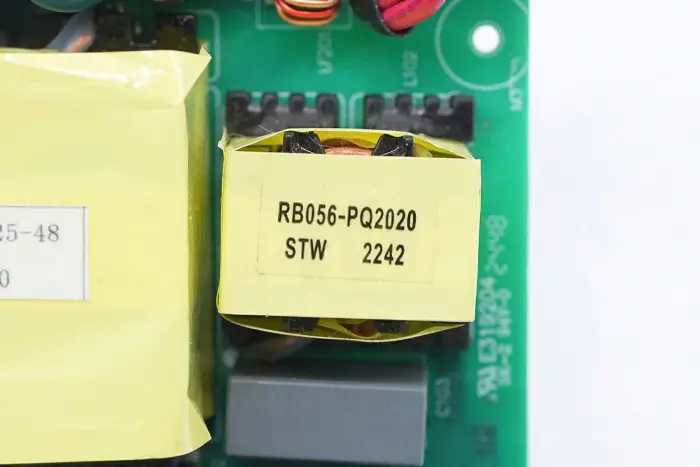

ஒத்ததிர்வு தூண்டி PQ2020 காந்த மையத்தை ஏற்றுக்கொள்கிறது மற்றும் லிட்ஸ் கம்பி மூலம் காயப்படுத்தப்படுகிறது.

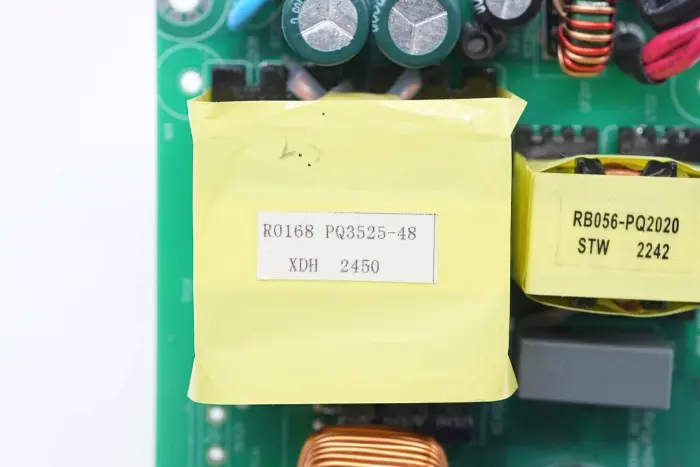

மின்மாற்றி PQ3525 காந்த மையத்தை ஏற்றுக்கொள்கிறது, இது மின்சாரம் வழங்கல் மாதிரி R0168 உடன் குறிக்கப்பட்டுள்ளது.

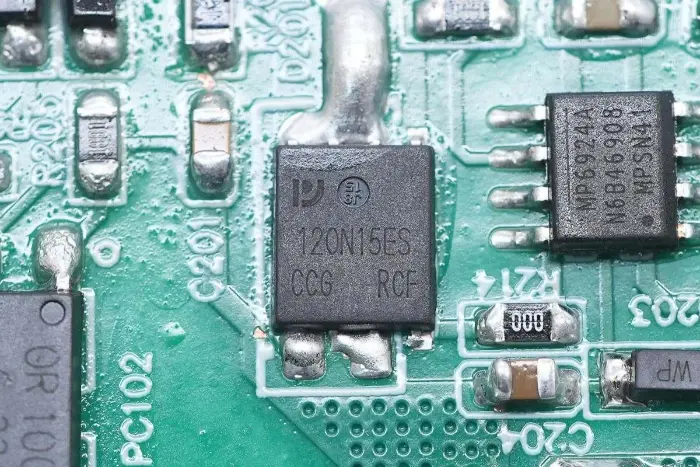

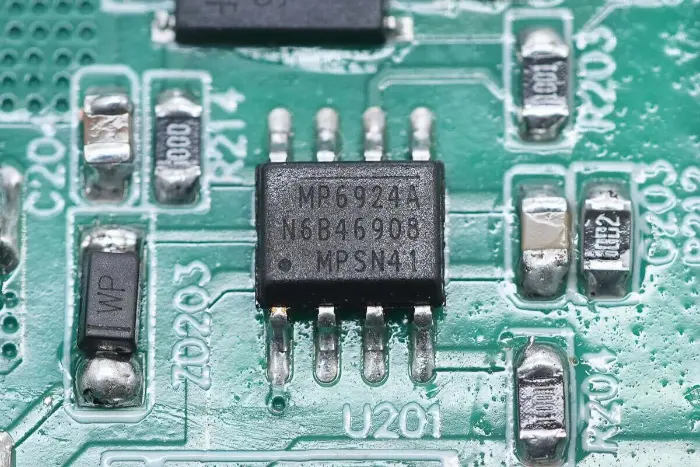

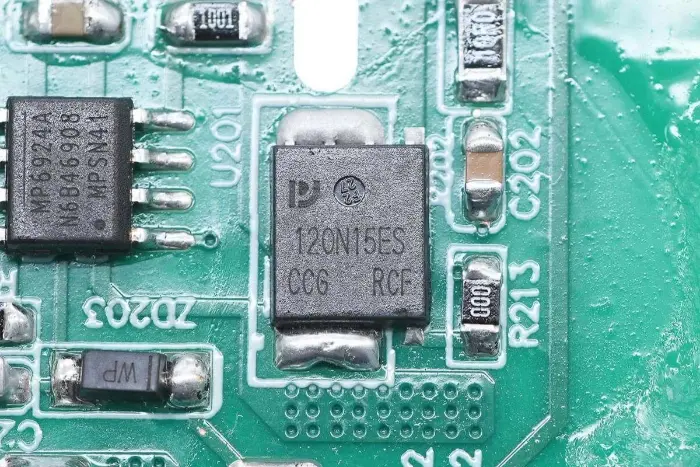

சின்க்ரோனஸ் ரெக்டிஃபையர் கன்ட்ரோலர் என்பது MPS, மாடல் MP6924A, CCM/DCM பயன்முறைகளுடன் இணக்கமான வலுவான குறுக்கீடு மற்றும் வேகமான டர்ன்-ஆஃப் செயல்பாடுகளைக் கொண்ட LLC சின்க்ரோனஸ் ரெக்டிஃபையர் கன்ட்ரோலர். MP6924A ஆனது எல்எல்சியின் இரண்டு இரண்டாம் நிலை சுருள்களின் திருத்தப் பயன்பாடுகளுக்கு இரண்டு ஒத்திசைவான ரெக்டிஃபையர் கன்ட்ரோலர்களை ஒருங்கிணைக்கிறது.

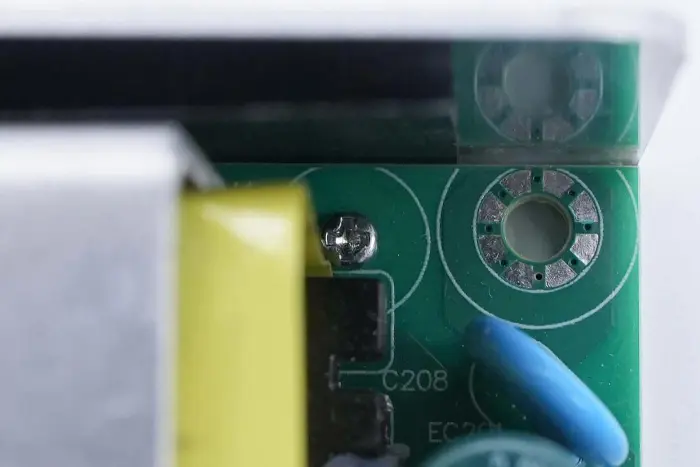

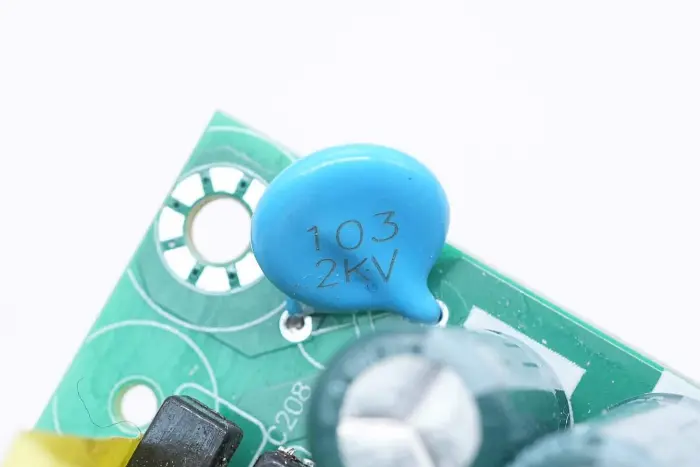

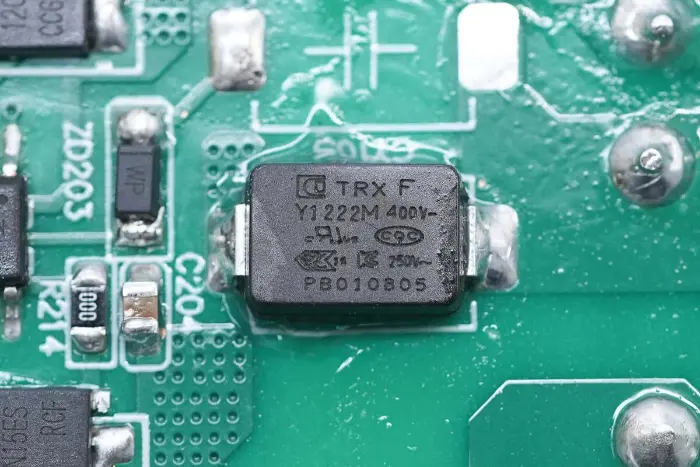

0.01μF 2KV இன் விவரக்குறிப்புடன், ஒரு செராமிக் மின்தேக்கி வெளியீட்டு முனையத்திற்கும் தரைக்கும் இடையில் இணைக்கப்பட்டுள்ளது.

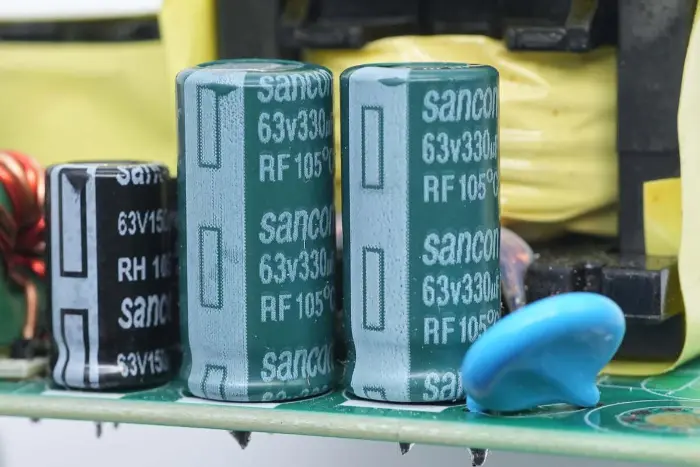

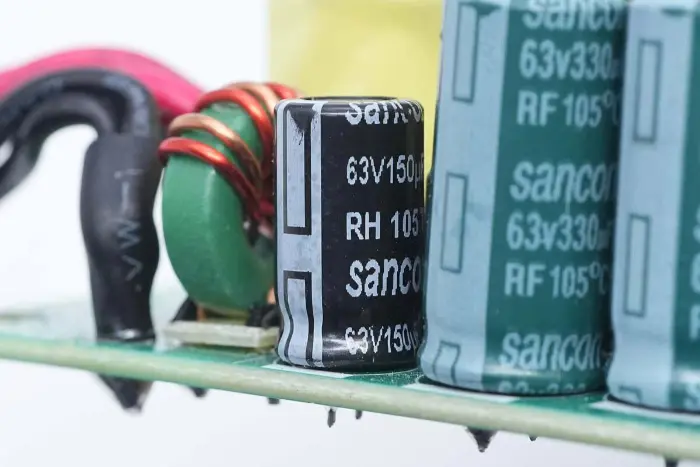

வெளியீடு வடிகட்டி மின்தேக்கிகள் 63V 330μF இன் விவரக்குறிப்புடன், சான்கான் (நாண்டோங் சான்க்சின்), RF தொடர் நீண்ட ஆயுள் மின்தேக்கிகள், இரண்டு இணையாக உள்ளன.

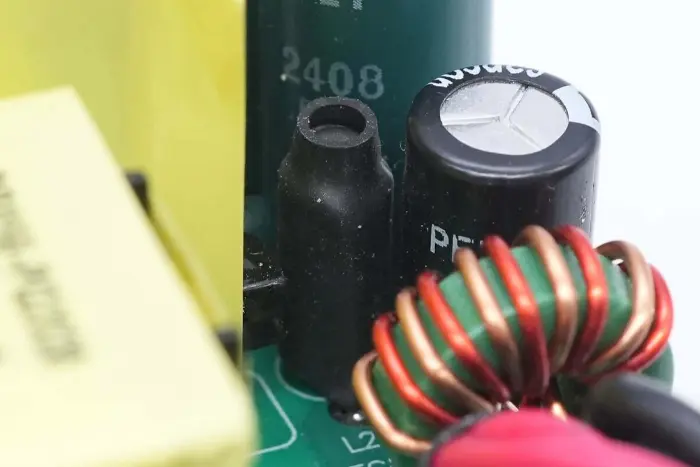

வடிகட்டி தூண்டியானது காப்புக்காக வெப்ப-சுருக்கக் குழாய்களுடன் ஸ்லீவ் செய்யப்படுகிறது.

மற்றொரு வடிகட்டி மின்தேக்கி 63V 150μF இன் விவரக்குறிப்பைக் கொண்டுள்ளது.

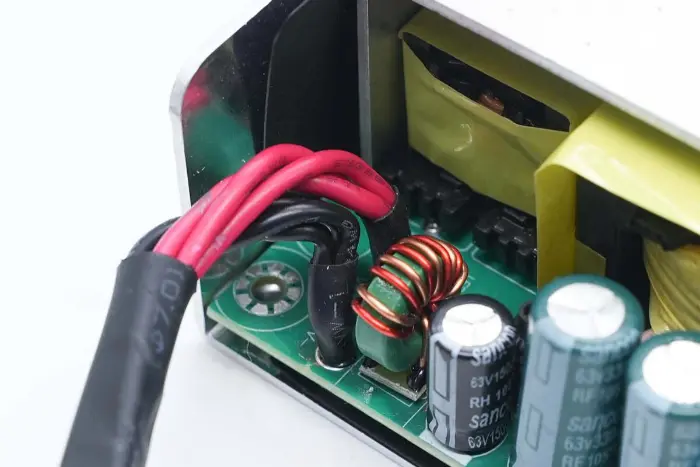

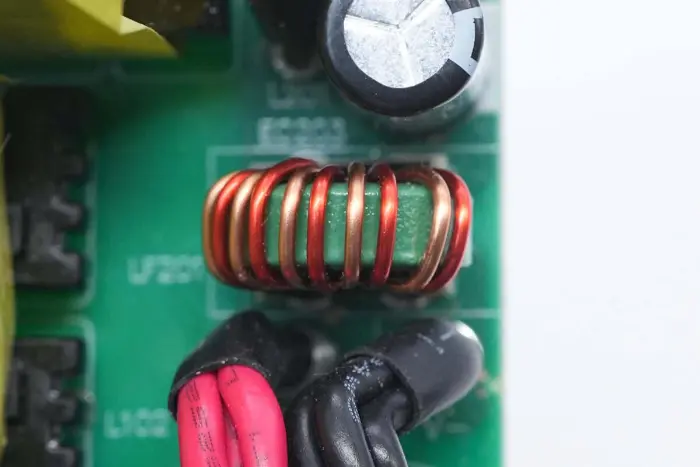

அவுட்புட் மேக்னடிக் ரிங் ஃபில்டர் இண்டக்டரின் க்ளோஸ்-அப்.

சுருக்கம்

பகுப்பாய்வின் மூலம், STARWELL ஆல் தொடங்கப்பட்ட 300W GaN பவர் சப்ளை மாட்யூல், ஹோல் ரெக்டிஃபையர் ப்ரிட்ஜ்கள் மற்றும் உள் வெப்ப மடுவில் பொருத்தப்பட்ட ரெக்டிஃபையர் டையோட்களைப் பயன்படுத்துகிறது. பேட்ச் கேஎன் சுவிட்சுகள் வெப்பப் பரவல் திறனை மேம்படுத்தி, வெப்பச் சிதறலுக்காக கீழே உள்ள அலுமினிய அலாய் ஷெல்லிற்கு வெப்பத்தை கடத்த வெப்பப் பட்டைகளைப் பயன்படுத்துகின்றன. அதிக வெப்பமடையும் போது கட்டுப்படுத்தி மின் விநியோகத்தை மாற்ற உள் வெப்ப மூழ்கியில் ஒரு வெப்ப சுவிட்ச் நிறுவப்பட்டுள்ளது, இது ஒட்டுமொத்த வெப்பமயமாதல் பாதுகாப்பை உணர்ந்து கொள்கிறது.

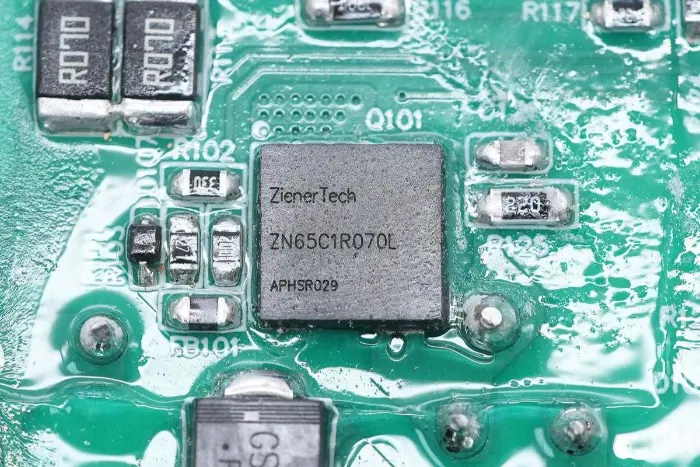

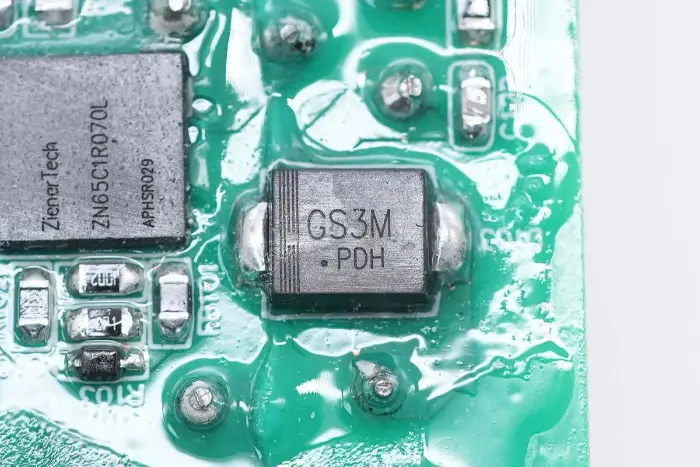

இந்த GaN பவர் சப்ளை மாட்யூல், MP6924A சின்க்ரோனஸ் ரெக்டிஃபையர் கன்ட்ரோலருடன் HR1211 2-in-1 கன்ட்ரோலரைப் பயன்படுத்தி, Mornsun செமிகண்டக்டர் கட்டுப்பாட்டு தீர்வை ஏற்றுக்கொள்கிறது. PFC ஸ்விட்ச் ZenerTech ZN65C1R070L GaN சுவிட்சையும், PFC ரெக்டிஃபையர் டையோடு Sanken SDS065J008N3 SiC டையோடையும், LLC சுவிட்ச் ZN65C1R200L GaN சுவிட்சையும் ஏற்றுக்கொள்கிறது. மூன்றாம் தலைமுறை குறைக்கடத்திகள் சக்தி மாற்றும் திறனை மேம்படுத்தவும், மின் இழப்பு மற்றும் வெப்பச் சிதறல் தேவைகளைக் குறைக்கவும் பயன்படுத்தப்படுகின்றன.
