ஆப்பிளின் புதிய 140W GaN ஃபாஸ்ட் சார்ஜரின் டீர்டவுன்

ஆப்பிளின் புதிய 140W வேகமான சார்ஜர் புத்தம் புதிய மாடல் A3607 உடன் வருகிறது. அடுத்த தலைமுறை சாதனங்களுக்காக ஆப்பிள் வடிவமைத்த புத்தம்-புதிய சார்ஜிங் துணைப் பொருளாக, A3607 இன் வெளிப்பாடு ஆப்பிளின் வரவிருக்கும் சாதனங்களின் சார்ஜிங் தீர்வுகளுக்கு பரவலான தொழில்துறையின் கவனத்தைத் தூண்டியுள்ளது.

அதன் தோற்றம், அளவு மற்றும் அளவுருக்கள் அடிப்படையில் முந்தைய மாதிரியைப் போலவே, அதன் உள் கட்டமைப்பு சரிசெய்யப்பட்டதா? முக்கிய கூறுகள் மேம்படுத்தப்பட்டதா? இந்தக் கேள்விகளுடன், ChargerLAB ஆனது புதிய Apple 140W ஃபாஸ்ட் சார்ஜர் A3607 இன் விரிவான கிழித்தலை உடனடியாக நடத்தியது, இப்போது அதன் உண்மையான உள் அமைப்பை வெளிப்படுத்தும்.

ஆப்பிள் 140W ஃபாஸ்ட் சார்ஜரின் தோற்றம்

பேக்கேஜிங் ஒரு உன்னதமான குறைந்தபட்ச வடிவமைப்பைக் கொண்டுள்ளது, ஆப்பிள் லோகோ, தயாரிப்பு பெயர் மற்றும் தோற்றம் முன் அச்சிடப்பட்டுள்ளது.

ஒரு தயாரிப்பு அளவுரு ஸ்டிக்கர் பக்கத்தில் இணைக்கப்பட்டுள்ளது.

ஸ்டிக்கரில் உள்ள அளவுருக்களின் குளோஸ்-அப் பின்னர் தயாரிப்பு இயற்பியல் காட்சிப் பிரிவில் அறிமுகப்படுத்தப்படும்.

சார்ஜர் USB‑C சாதனங்களுடன் இணக்கமானது, மேலும் MagSafe 3 போர்ட்டுடன் கூடிய 16-inch MacBook Pro உடன் பயன்படுத்த அதிகாரப்பூர்வமாக பரிந்துரைக்கப்படுகிறது.

பவர் அடாப்டர் உள்நாட்டில் தயாரிக்கப்பட்டது, உற்பத்தி தேதி 2026 மற்றும் மாடல் A3607.

தொகுப்பில் சார்ஜர் மற்றும் பயனர் கையேடு உள்ளது.

சார்ஜர் அதன் ஆரம்ப நிலையில் கீறல்களைத் தடுக்க ஒரு பாதுகாப்பு காகிதத்தில் மூடப்பட்டிருக்கும்.

ஆப்பிளின் புதிய 140W ஃபாஸ்ட் சார்ஜரின் தோற்றம் முந்தைய மாடலைப் போலவே உள்ளது, அதிக பளபளப்பான பளபளப்பான பூச்சு மற்றும் வட்டமான மூலை மாற்றங்களுடன்.

ஆப்பிள் லோகோ உடலின் முன் மற்றும் பின்புறத்தில் மையமாக உள்ளது.

சார்ஜரின் அளவுரு தகவல் உடலின் ஒரு பக்கத்தில் அச்சிடப்படுகிறது.

தயாரிப்பு அளவுருக்கள் நெருக்கமானவை

உள்ளீடு: 100–240V~ 50/60Hz 2A

(USB PD) வெளியீடு: 5.2V 3A, 9V 3A, 15V 5A, 20.5V 5A, 28V 5A

சார்ஜர் CCC மற்றும் KC சான்றிதழ்களில் தேர்ச்சி பெற்றுள்ளது.

பொருளின் பெயர், மாதிரி மற்றும் முன்னெச்சரிக்கைகள் உறையின் மறுபுறத்தில் அச்சிடப்பட்டுள்ளன.

ஆப்பிளின் புதிய 140W வேகமான சார்ஜரின் மாடல் A3607 ஆகும்.

சார்ஜரில் மடிக்கக்கூடிய நிலையான சீன ஊசிகள் பொருத்தப்பட்டுள்ளன, இருபுறமும் இரட்டை இறக்கை வடிவமைப்புகள் உள்ளன.

பின்கள் ஒரு உன்னதமான சுயாதீன தொகுதி வடிவமைப்பை ஏற்றுக்கொள்கின்றன மற்றும் அவை பிரிக்கக்கூடியவை மற்றும் மாற்றக்கூடியவை.

டி-வடிவ ஃபிக்சிங் தளத்தின் க்ளோஸ்-அப், இது ஒரு கிரவுண்டிங் கம்பியாகவும் செயல்படும்.

மாட்யூல் கேசிங் 250V~ 2.5A மதிப்பீட்டில் குறிக்கப்பட்டுள்ளது மற்றும் ஜபில் இன்க்., பின் தொகுதி ஜபிலால் வழங்கப்பட்டதைக் குறிக்கிறது. குறிப்பிடத்தக்க வகையில், நீண்ட கால பயன்பாட்டிற்குப் பிறகு தொகுதி எளிதில் தளர்வடையாமல் இருப்பதை உறுதி செய்வதற்காக, துணை பொருத்துதலுக்கான உலோகக் கிளிப் தொகுதியின் உள்ளே சேர்க்கப்பட்டுள்ளது.

கூடுதலாக, முள் வடிவமைப்பு பழைய பதிப்பிலிருந்து வேறுபட்டது.

வெளியீட்டு முனையில் வெள்ளை பிளாஸ்டிக் கோர் கொண்ட ஒற்றை USB-C போர்ட் பொருத்தப்பட்டுள்ளது.

USB-C போர்ட் ரிசெப்டக்கிள் ஷெல் சுயாதீனமாக வடிவமைக்கப்பட்டுள்ளது.

ஆப்பிளின் புதிய 140W வேகமான சார்ஜரின் அளவிடப்பட்ட உடல் நீளம் 95.68 மிமீ ஆகும்.

அகலம் 74.35 மிமீ.

தடிமன் 28.51 மிமீ.

ஆப்பிளின் பழைய 140W காலியம் நைட்ரைடு ஃபாஸ்ட் சார்ஜர் A2452 உடன் அருகருகே வைக்கப்பட்டுள்ளது, புதிய மற்றும் பழைய பவர் அடாப்டர்களின் முக்கிய தோற்றம் மற்றும் பரிமாணங்கள் முற்றிலும் ஒரே மாதிரியாக இருக்கும்.

கையில் உள்ள சார்ஜரின் உள்ளுணர்வு அளவு உணர்தல்.

கூடுதலாக, தயாரிப்பு தோராயமாக 285 கிராம் எடையுள்ளதாக இருக்கும்.

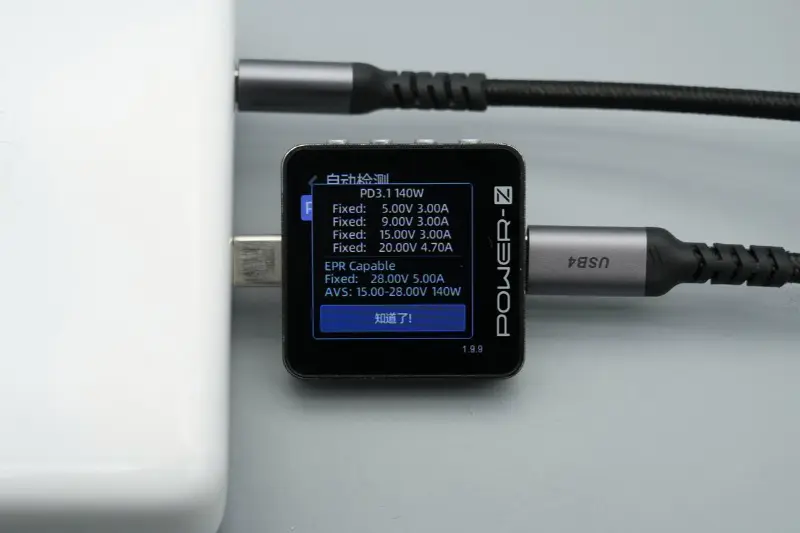

USB‑C போர்ட் வெளியீட்டு நெறிமுறையைக் கண்டறிய ChargerLAB POWER-Z KM003C உடன் சோதிக்கப்பட்டது, இது PD3.1 மற்றும் DCP சார்ஜிங் நெறிமுறைகளை ஆதரிக்கிறது.

5V 3A, 9V 3A, 15V 3A, 20V 4.7A, 28V 5A, அத்துடன் 15–28V 140W AVS மின்னழுத்தம் கியர்: USB‑C போர்ட்டில் ஐந்து நிலையான மின்னழுத்த கியர்களும் உள்ளன என்பதை PDO பாக்கெட் காட்டுகிறது.

ஆப்பிளின் புதிய 140W ஃபாஸ்ட் சார்ஜர் மூலம் iPhone 17 Pro Maxஐ சார்ஜ் செய்யும் போது, ​​அளவிடப்பட்ட சார்ஜிங் சக்தி தோராயமாக 36.34W ஆகும்.

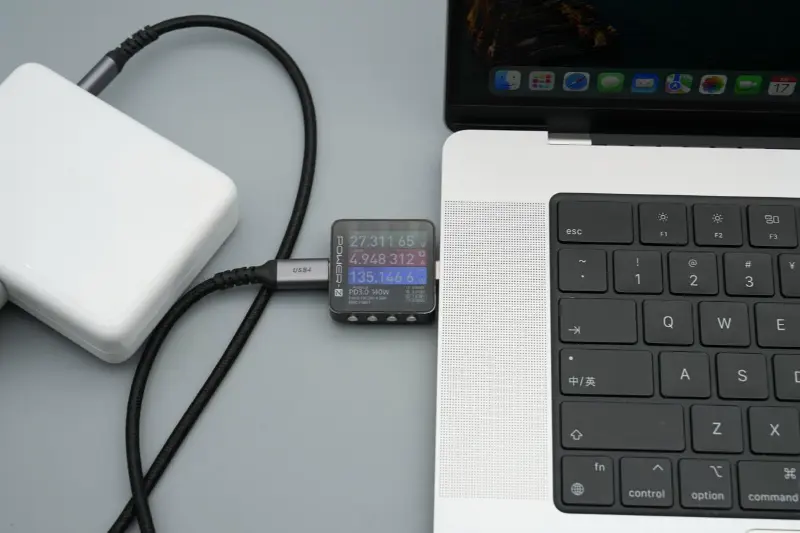

மேக்புக் ப்ரோவை சார்ஜ் செய்யும் போது, ​​அளவிடப்பட்ட சார்ஜிங் ஆற்றல் தோராயமாக 135.15W ஆகும், இது 28V 5A 140W வேகமாக சார்ஜிங்கை வெற்றிகரமாக செயல்படுத்துகிறது.

ஆப்பிள் 140W ஃபாஸ்ட் சார்ஜரின் டீர்டவுன்

சார்ஜர் உறை பக்கவாட்டில் வெட்டுவதன் மூலம் திறக்கப்படுகிறது.

வலுவான பாதுகாப்பிற்காக உறை மிகவும் தடிமனாக உள்ளது, மேலும் உள் தொகுதிகளை வலுப்படுத்த விளிம்புகள் ஒட்டப்படுகின்றன.

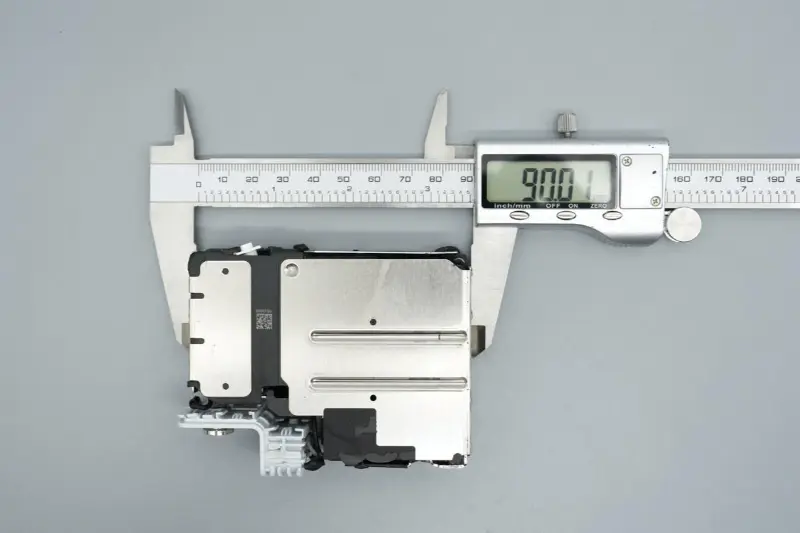

உள் தொகுதியின் அளவிடப்பட்ட நீளம் 90.01 மிமீ ஆகும்.

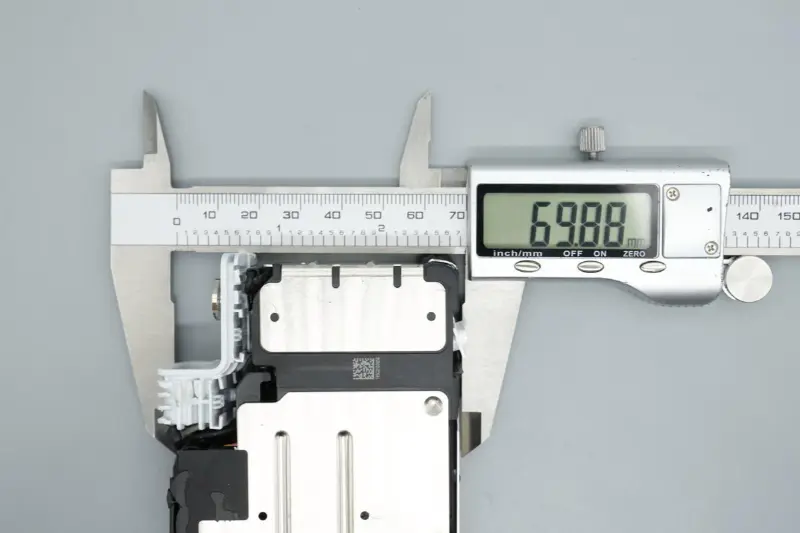

அகலம் 69.88 மிமீ.

தடிமன் 23.52 மிமீ.

PCBA தொகுதி சீரான வெப்பச் சிதறலுக்காக இரண்டு ஒருங்கிணைந்த உலோகக் குண்டுகளால் மூடப்பட்டிருக்கும்.

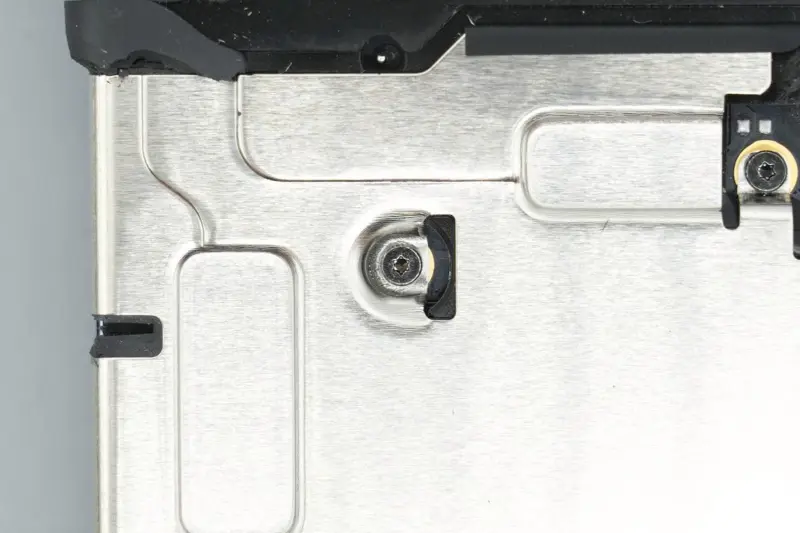

உலோக ஓடுகள் திருகுகள் மூலம் சரி செய்யப்படுகின்றன.

பக்கத்தில் சில பகுதிகளில் காப்பு நாடா இணைக்கப்பட்டுள்ளது.

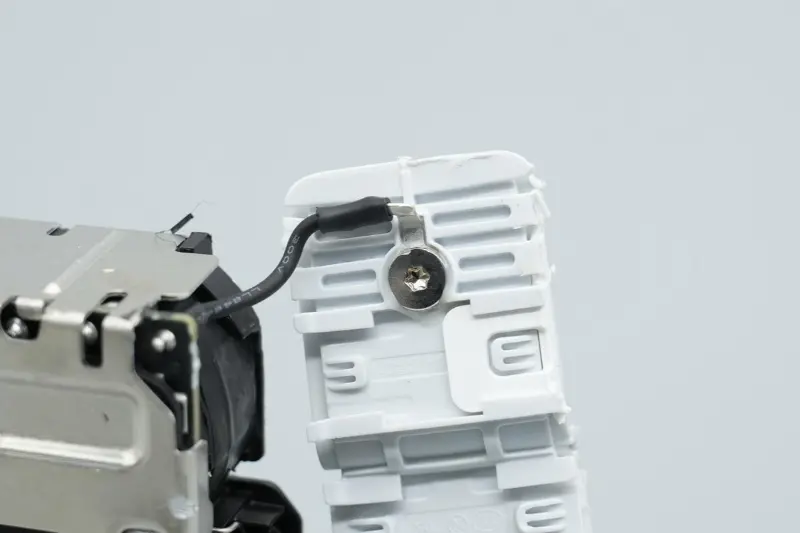

உள்ளீடு முடிவில் ஒரு கம்பி தரையிறக்க T- வடிவ நிர்ணயம் தளத்துடன் இணைக்கப்பட்டுள்ளது.

ஏசி வயர் டெர்மினல்களின் வெல்டிங் புள்ளிகளில் வெப்ப-சுருக்கக் குழாய்கள் காப்புக்காகப் பயன்படுத்தப்படுகின்றன.

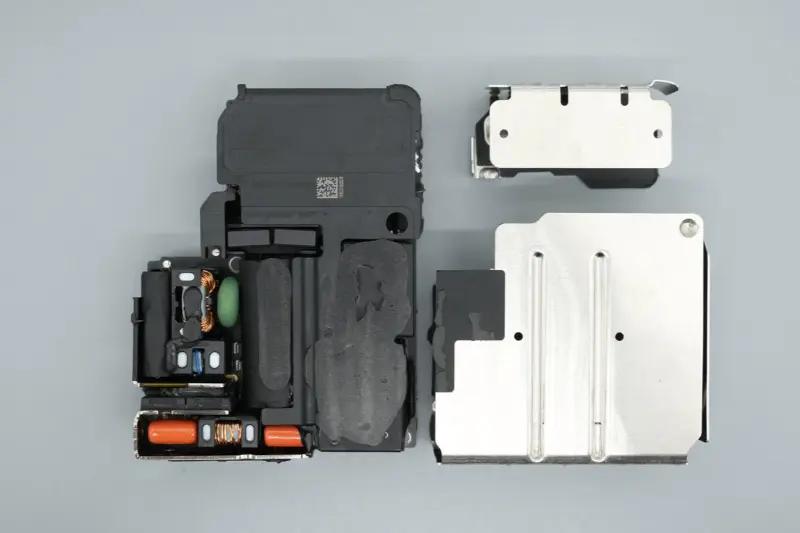

உலோக ஓடுகளை அகற்ற திருகுகளை அகற்றவும்.

மெயின்போர்டின் பின்புறம் மற்றும் பிற பகுதிகளுடன் தொடர்புடைய உலோக ஷெல்லின் உள் பக்கத்திற்கு காப்பு சிகிச்சை பயன்படுத்தப்படுகிறது.

ஒரு பிளாஸ்டிக் கவர் தொகுதியின் மின்மாற்றி பகுதியை உள்ளடக்கியது, மேலும் மின்தேக்கிகள் மற்றும் தூண்டிகள் போன்ற கூறுகள் ஒட்டப்படுகின்றன.

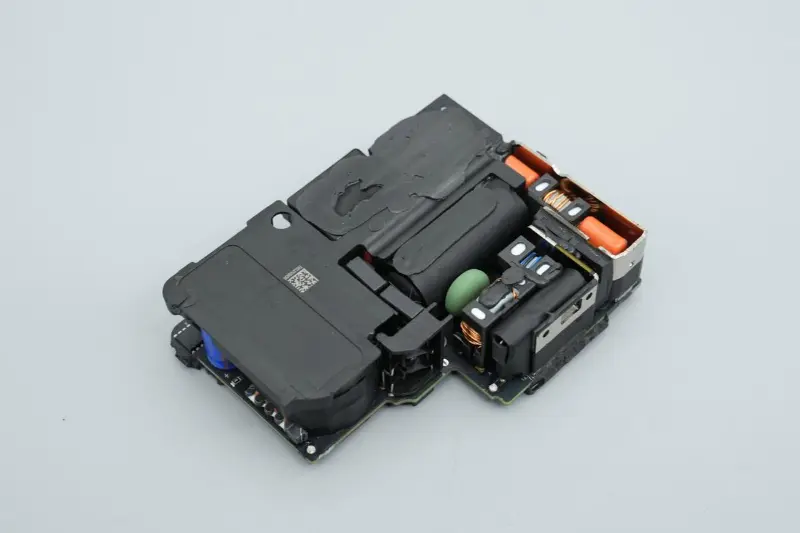

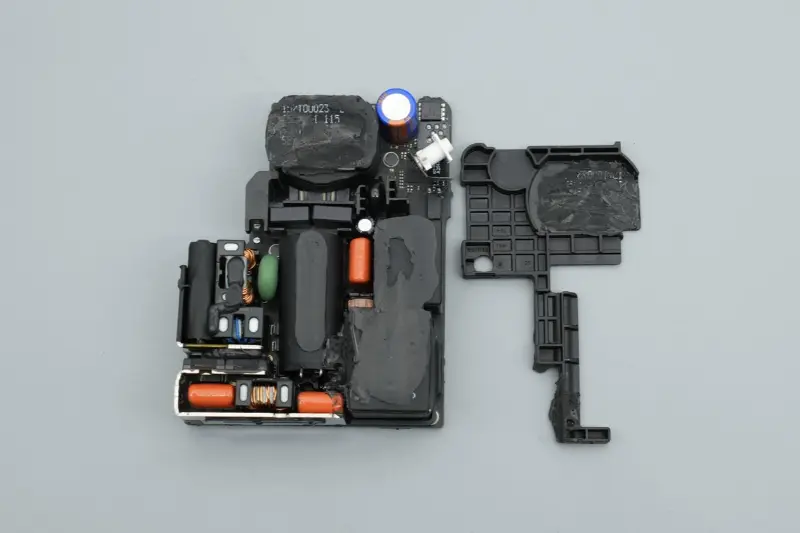

பிளாஸ்டிக் அட்டையை அகற்றி, வலுவூட்டல் மற்றும் தனிமைப்படுத்துவதற்காக ஒரு பிளாஸ்டிக் சட்டகம் மத்திய பகுதியில் உள்ளமைக்கப்பட்டுள்ளது.

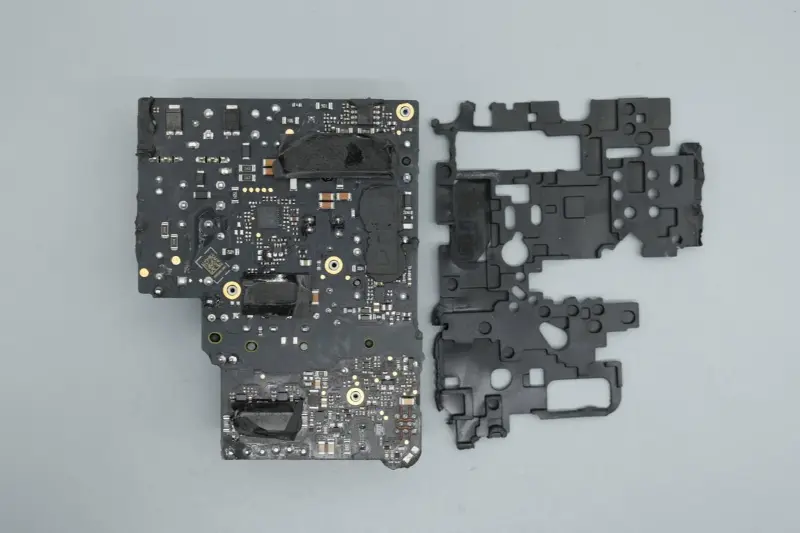

மெயின்போர்டின் பின்புறம் பாதுகாப்புக்காக மென்மையான ரப்பர் பேடால் மூடப்பட்டிருக்கும்.

பாதுகாப்பு அட்டையை அகற்றி, தொடர்புடைய சிப் பகுதிகளுக்கு வெப்ப கடத்தும் பசை பயன்படுத்தப்படுவதையும், கிராஃபைட் வெப்ப கடத்துத்திறன் ஸ்டிக்கர்கள் இணைக்கப்பட்டுள்ளதையும் நீங்கள் காணலாம்.

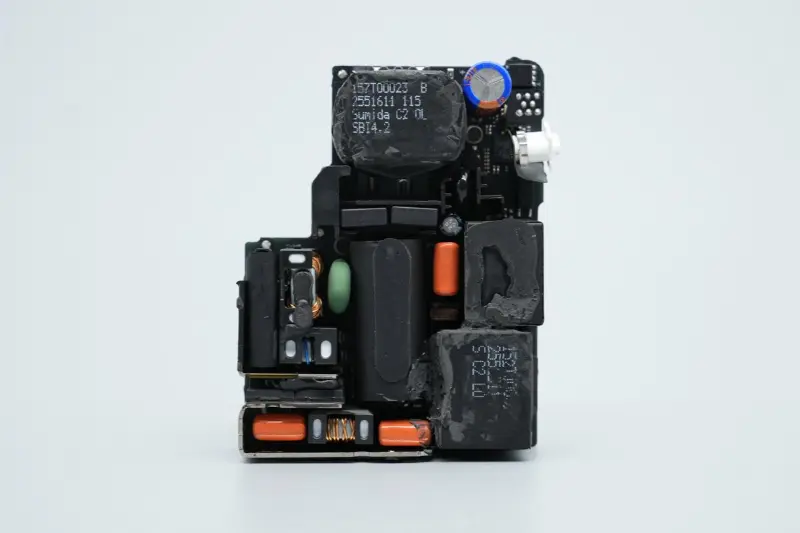

பிசிபிஏ தொகுதியின் முன்புறம் உருகிகள், பொதுவான-முறை இண்டக்டர்கள், உயர் மின்னழுத்த வடிகட்டி மின்னாற்பகுப்பு மின்தேக்கிகள், மின்னோட்ட மின்மாற்றிகள், ஃபிலிம் மின்தேக்கிகள், பவர் சப்ளை மின்தேக்கிகள், பிஎஃப்சி பூஸ்ட் இண்டக்டர்கள், ஸ்டெப்-டவுன் இண்டக்டர்கள், டிரான்ஸ்பார்மர்கள் மற்றும் பிற சாதனங்கள், கச்சிதமான மற்றும் ஒழுங்கான ஒட்டுமொத்த அமைப்பைக் கொண்டு ஏற்பாடு செய்யப்பட்டுள்ளது.

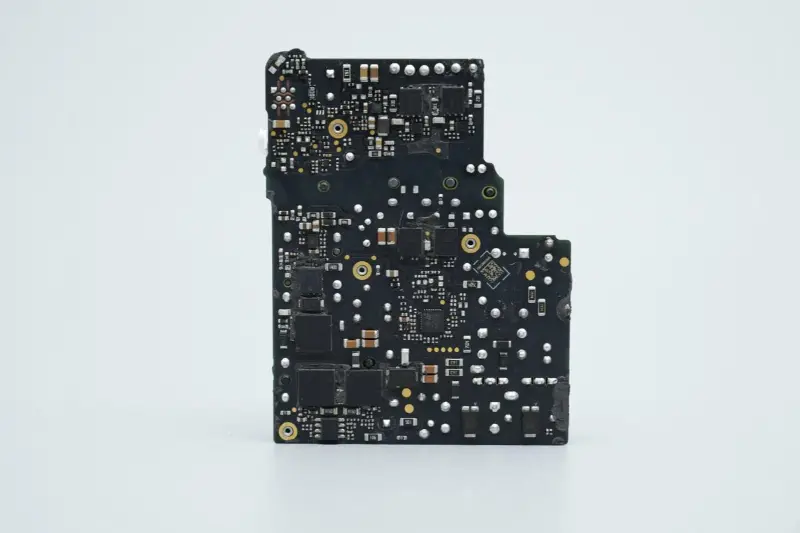

பிசிபி போர்டின் பின்புறம் பிஎஃப்சி பூஸ்ட் சர்க்யூட் மற்றும் எல்எல்சி ஸ்விட்சிங் பவர் சப்ளை சர்க்யூட்டுக்கான தொடர்புடைய கன்ட்ரோலர்கள் மற்றும் எம்ஓஎஸ் டியூப்கள் பொருத்தப்பட்டுள்ளன.

பிசிபிஏ தொகுதியின் உள்ளீட்டு முனையில் இரண்டு கூடுதல் வெப்ப மூழ்கிகள் நிறுவப்பட்டுள்ளன, இடையில் இரண்டு இன்ஃபினியன் ஆக்டிவ் ரெக்டிஃபையர் எம்ஓஎஸ் குழாய்கள் உள்ளன.

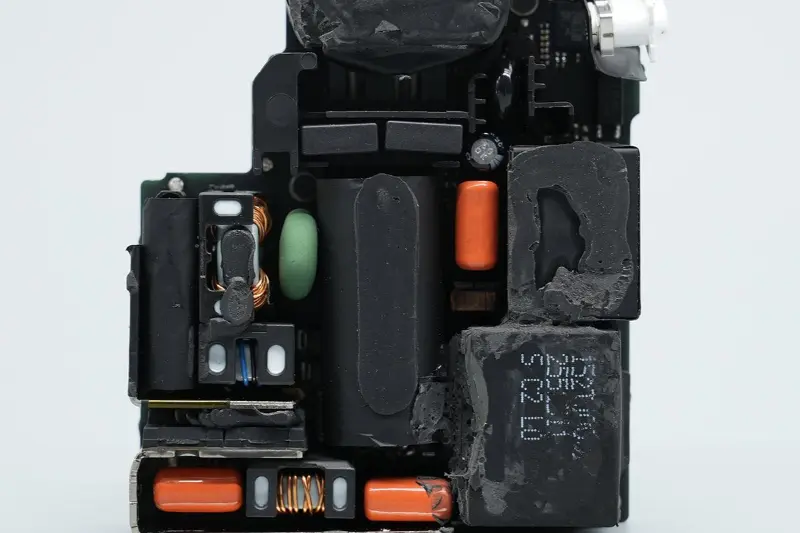

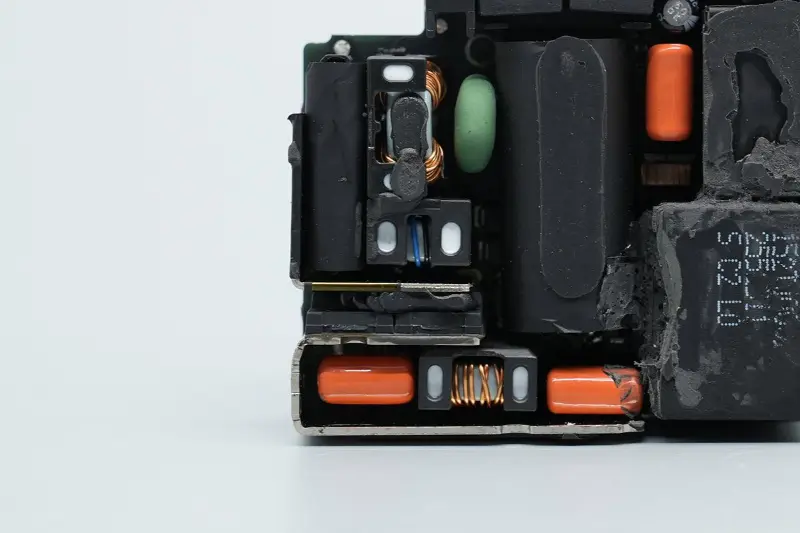

இரண்டு ஹீட் சிங்க்களால் சூழப்பட்ட பகுதியில் உருகிகள், பாதுகாப்பு X2 மின்தேக்கிகள், பொதுவான-முறை தூண்டிகள், வேரிஸ்டர்கள், ஃபிலிம் வடிகட்டி மின்தேக்கிகள், வடிகட்டி தூண்டிகள் மற்றும் பிற சாதனங்கள் உள்ளன.

ஃப்யூஸ் பாதுகாப்பு X2 மின்தேக்கியின் மேல் அமைக்கப்பட்டு டேப்பால் மூடப்பட்டிருக்கும்.

டேப்பை உரிக்கவும், பாதுகாப்பு X2 மின்தேக்கி தனிமைப்படுத்தப்படுவதற்கு ஒரு பிளாஸ்டிக் ஷெல் மூலம் மூடப்பட்டிருப்பதைக் காணலாம், மேலும் இரண்டு கூறுகளும் டேப் மூலம் மூடப்பட்டு சரி செய்யப்படுகின்றன.

உருகியின் மதிப்பிடப்பட்ட மின்னோட்டம் 3.15A ஆகும், மேலும் ஒரு இன்சுலேடிங் குழாய் ஒரு வெல்டிங் முள் மீது ஸ்லீவ் செய்யப்படுகிறது.

0.22μF திறன் கொண்ட பாதுகாப்பு X2 மின்தேக்கியின் க்ளோஸ்-அப்.

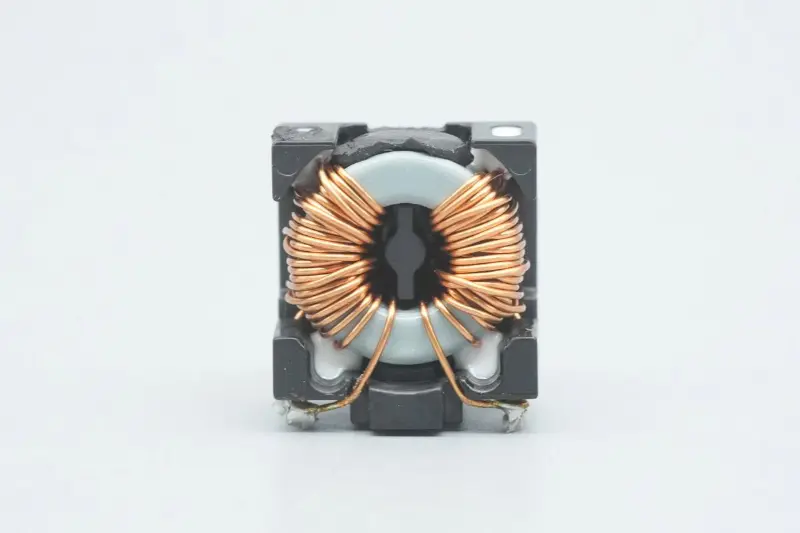

ஈஎம்ஐ குறுக்கீட்டை வடிகட்ட பொதுவான பயன்முறை தூண்டிகள் பயன்படுத்தப்படுகின்றன, மேலும் அவை பிளாஸ்டிக் அடைப்புக்குறிகளுடன் பற்றவைக்கப்படுகின்றன.

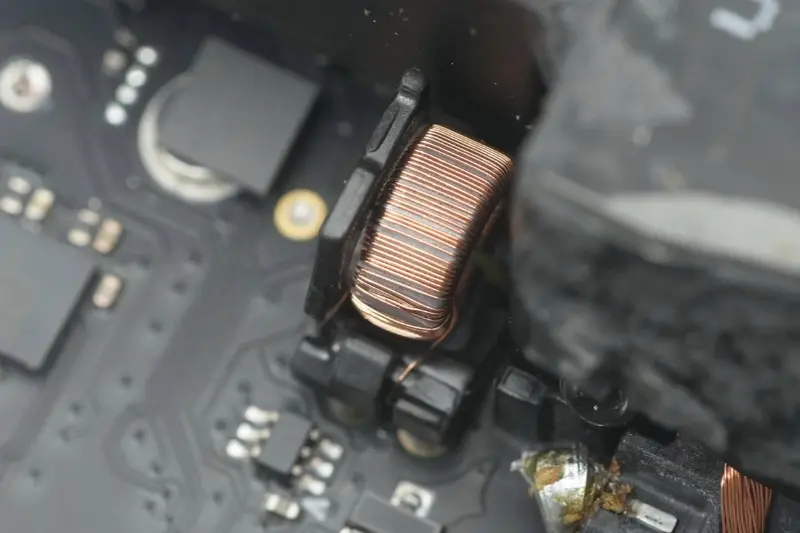

மற்றொரு பொதுவான-முறை மின்தூண்டியின் க்ளோஸ்-அப்.

ஒரு TVR10621M varistor உள்ளீடு அதிக மின்னழுத்த பாதுகாப்புக்காக பயன்படுத்தப்படுகிறது.

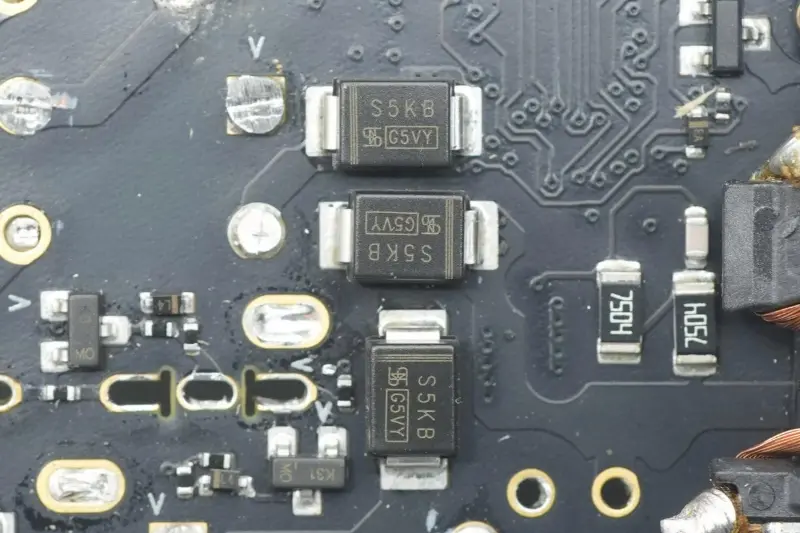

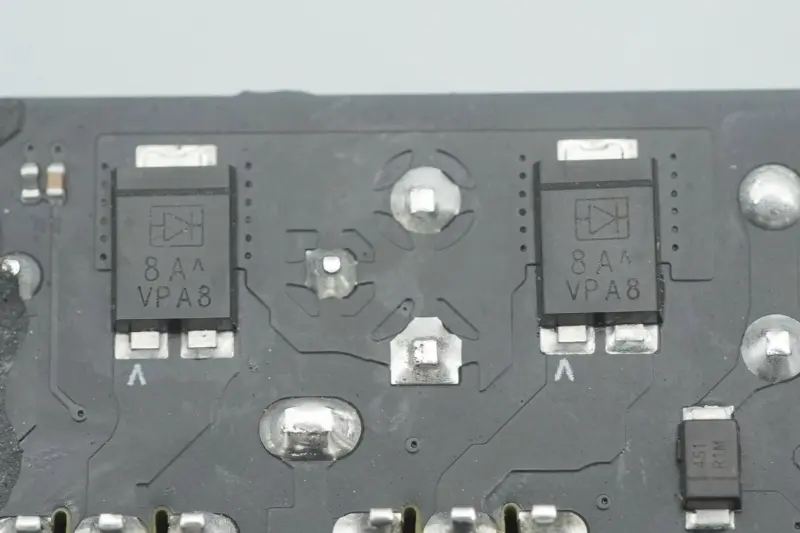

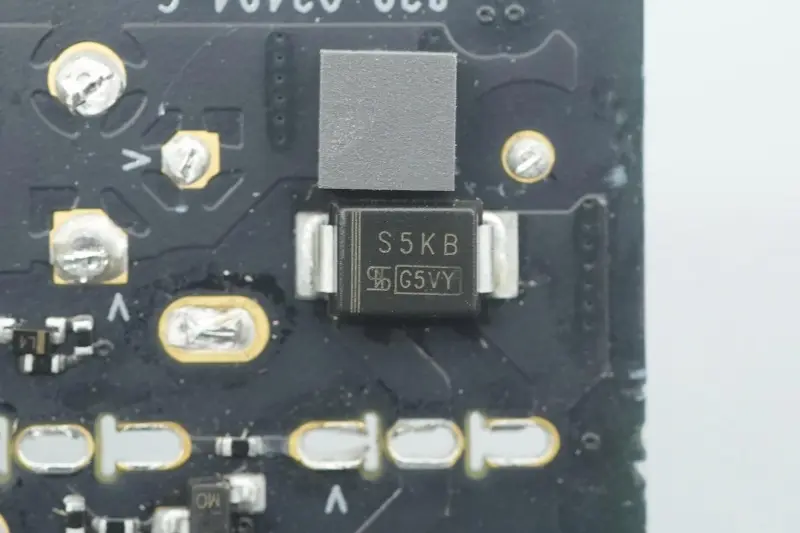

உள்ளீடு முடிவு நான்கு டையோட்களைக் கொண்ட ஒரு பிரிட்ஜ் ரெக்டிஃபையரை ஏற்றுக்கொள்கிறது.

நான்காவது டையோடின் க்ளோஸ்-அப்.

செயலில் திருத்தம் செய்ய Infineon CoolMOS IPA65R095C7 உடன் இணைக்கப்பட்ட மற்ற இரண்டு டையோட்களின் க்ளோஸ்-அப்.

இரண்டு செயலில் உள்ள ரெக்டிஃபையர் எம்ஓஎஸ் டியூப்கள், ஆப்பிளின் தனிப்பயன் மாடல்களான இன்ஃபினியனிலிருந்து வந்தவை, 65C095C7 எனக் குறிக்கப்பட்டது, TO‑220FP இல் தொகுக்கப்பட்டுள்ளது, திருத்தும் திறனை மேம்படுத்தப் பயன்படுகிறது.

1μF 450V விவரக்குறிப்புடன் இரண்டு ஃபிலிம் மின்தேக்கிகளின் க்ளோஸ்-அப்.

காந்த வளைய வடிகட்டி தூண்டியின் நெருக்கமானது, பசை கொண்டு வலுவூட்டப்பட்டது.

ஒரு PFC பூஸ்ட் இண்டக்டரும் மறுமுனையில் ஒரு ஸ்டெப்-டவுன் இண்டக்டரும் நிறுவப்பட்டுள்ளன.

மத்திய பகுதியில் உயர் மின்னழுத்த வடிகட்டி மின்னாற்பகுப்பு மின்தேக்கிகள், தற்போதைய மின்மாற்றிகள், திரைப்பட மின்தேக்கிகள், ஒத்ததிர்வு மின்தேக்கிகள், முக்கிய கட்டுப்பாட்டு சிப் மின்சாரம் வழங்கல் மின்தேக்கிகள், Y மின்தேக்கிகள் மற்றும் பிற சாதனங்கள் பொருத்தப்பட்டுள்ளன. உயர் மின்னழுத்த வடிகட்டி மின்னாற்பகுப்பு மின்தேக்கிகள் இன்சுலேடிங் டேப்பால் மூடப்பட்டு கிடைமட்டமாக வைக்கப்படுகின்றன.

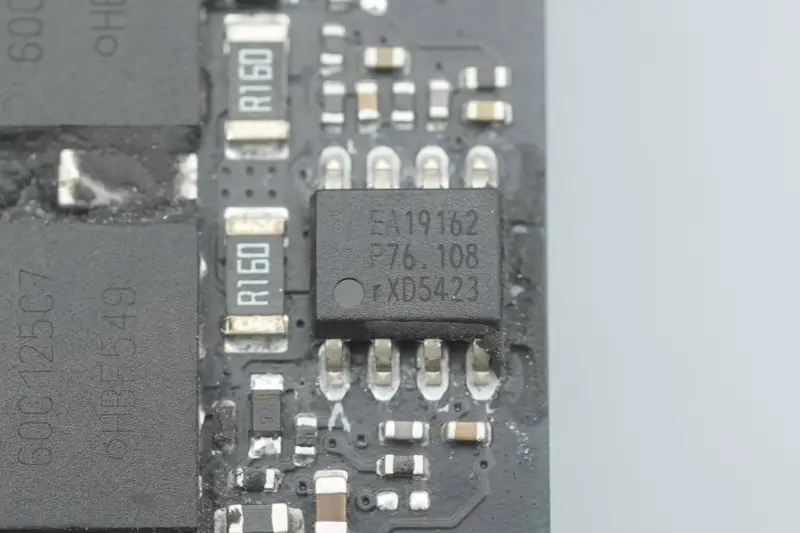

PFC கன்ட்ரோலர் NXP, மாடல் TEA19162T இலிருந்து, ஒருங்கிணைந்த X-கேபாசிட்டர் டிஸ்சார்ஜ் செயல்பாடுடன், அரை-அதிர்வு முறை அல்லது DCM பயன்முறையில் இயங்குகிறது. இது 70–276V உள்ளீட்டு மின்னழுத்த வரம்பை ஆதரிக்கிறது, மென்மையான தொடக்கம் மற்றும் மென்மையான நிறுத்தத்தை ஒருங்கிணைக்கிறது, மேலும் துல்லியமான பூஸ்ட் ஒழுங்குபடுத்தப்பட்ட வெளியீட்டை வழங்குகிறது.

TEA19162T மாறுதல் இழப்புகளைக் குறைக்க பள்ளத்தாக்கு மாறுதல் அல்லது பூஜ்ஜிய மின்னழுத்த மாறுதலை ஏற்றுக்கொள்கிறது, மாறுதல் இழப்புகளைக் குறைக்க அதிர்வெண் வரம்பிடுதலை ஆதரிக்கிறது மற்றும் மின் நுகர்வு குறைக்க பர்ஸ்ட் பயன்முறையை ஆதரிக்கிறது. SO8 இல் தொகுக்கப்பட்டுள்ளது.

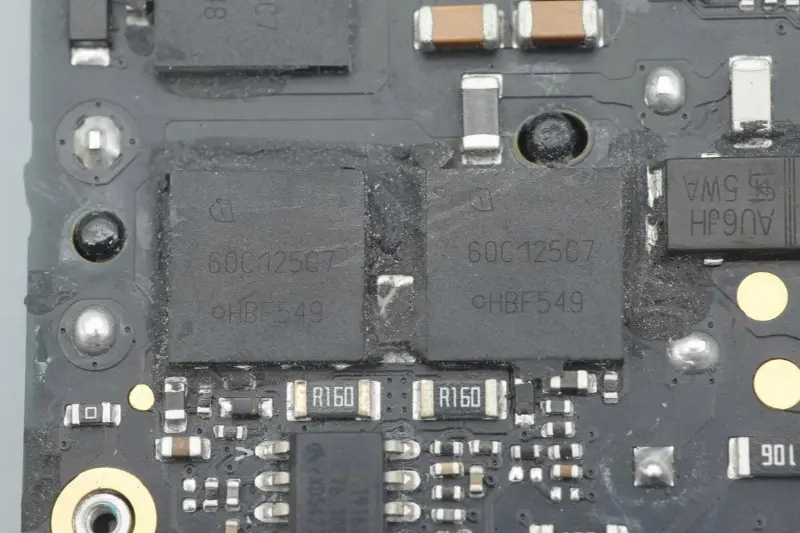

PFC ஸ்விட்ச் ட்யூப் இன்ஃபினியனில் இருந்து வந்தது, 60C125C7 எனக் குறிக்கப்பட்டுள்ளது, VSON‑4 இல் தொகுக்கப்பட்டுள்ளது.

PFC பூஸ்ட் இண்டக்டரின் க்ளோஸ்-அப்.

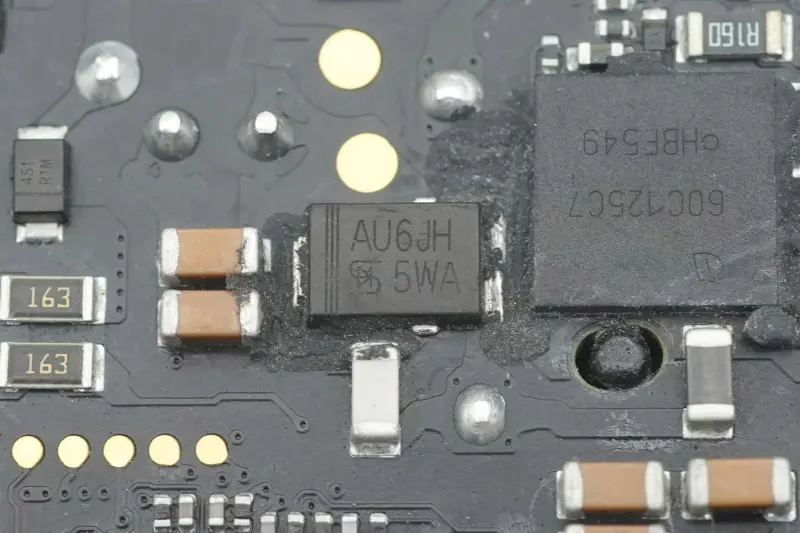

PFC ரெக்டிஃபையர் டையோடு தைவான் செமிகண்டக்டர், மாடல் TUAU6JH, TO‑277A இல் தொகுக்கப்பட்ட 600V 6A விவரக்குறிப்புடன் கூடிய வேகமான மீட்பு டையோடு.

உயர் மின்னழுத்த வடிகட்டி மின்னாற்பகுப்பு மின்தேக்கி ரூபிகானில் இருந்து, 450V 82μF இன் விவரக்குறிப்புடன்.

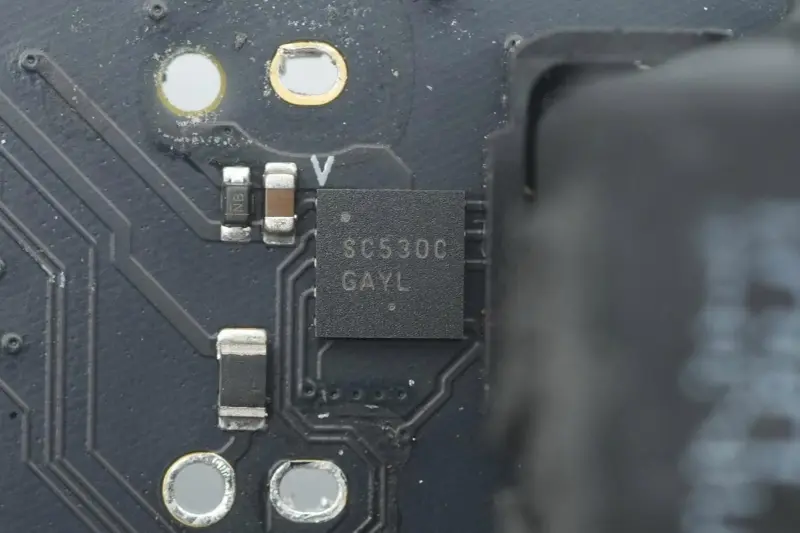

Infineon மற்றும் STMicroelectronics ஸ்விட்ச் குழாய்களுக்கான இயக்கி என்பது SC530C எனக் குறிக்கப்பட்ட ON செமிகண்டக்டரின் தனிப்பயன் மாதிரியாகும்.

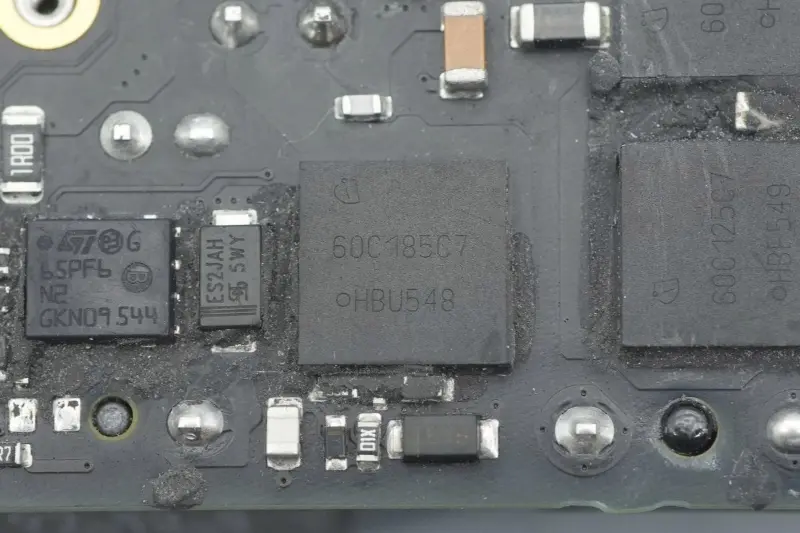

Infineon இலிருந்து ஒரு தனிப்பயன் MOS குழாய், 60C185C7 எனக் குறிக்கப்பட்டுள்ளது, இது Apple க்கான தனிப்பயன் மாதிரி, VSON‑4 இல் தொகுக்கப்பட்டுள்ளது.

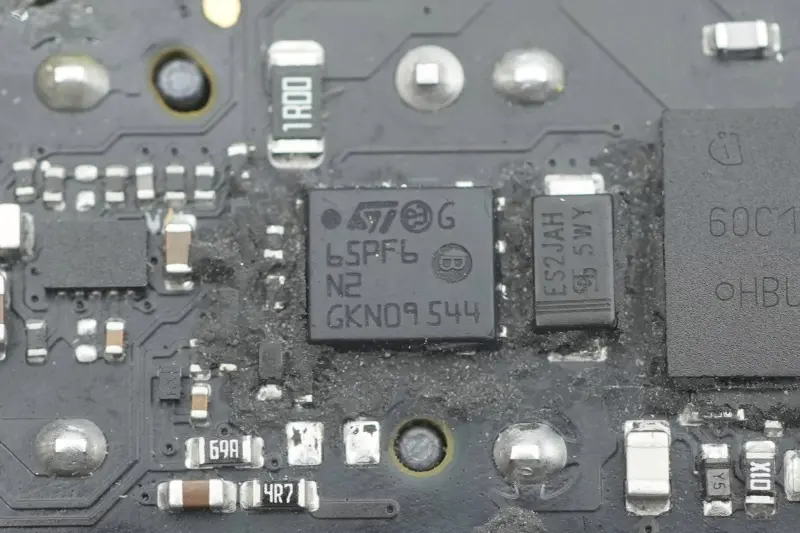

மற்றொரு MOS குழாய் STMicroelectronics இலிருந்து 65PF6N2 எனக் குறிக்கப்பட்டுள்ளது, இது PowerFLAT 5x6 HV இல் தொகுக்கப்பட்டுள்ளது.

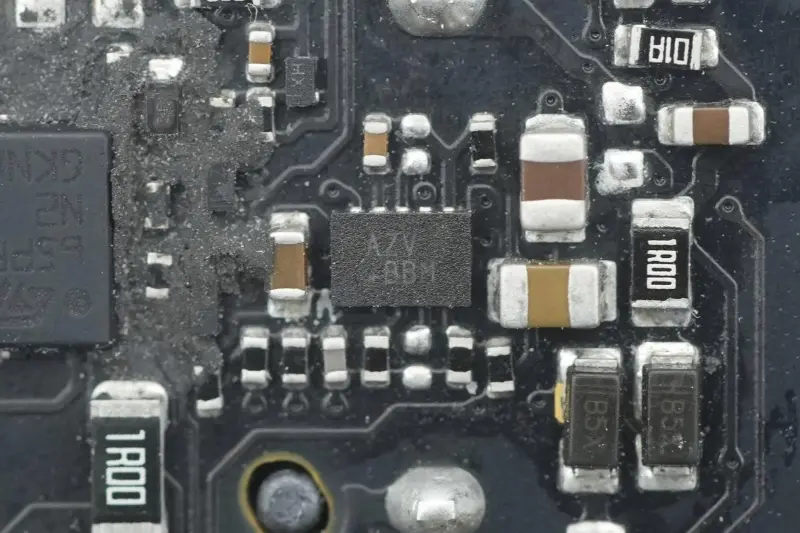

AZV எனக் குறிக்கப்பட்ட ஒரு சிப்.

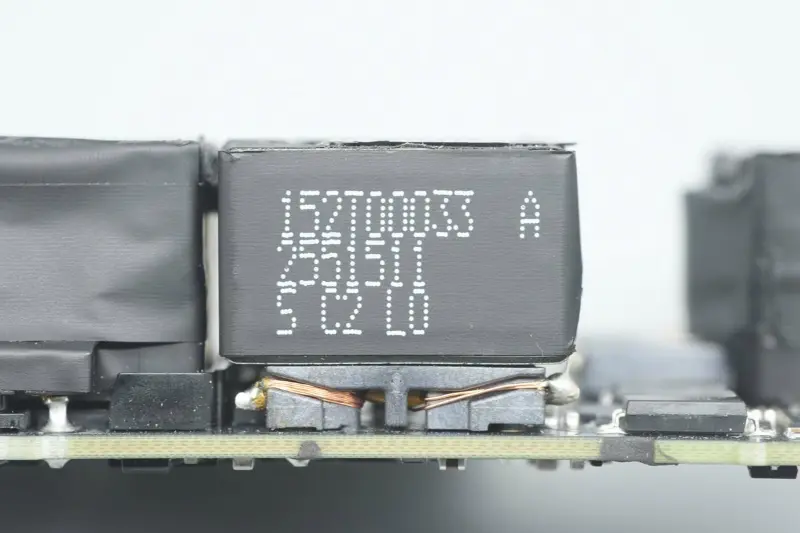

ஸ்டெப்-டவுன் நிலையின் உள்ளீட்டு மின்னோட்டத்தைக் கண்டறிவதற்கான தற்போதைய மின்மாற்றி.

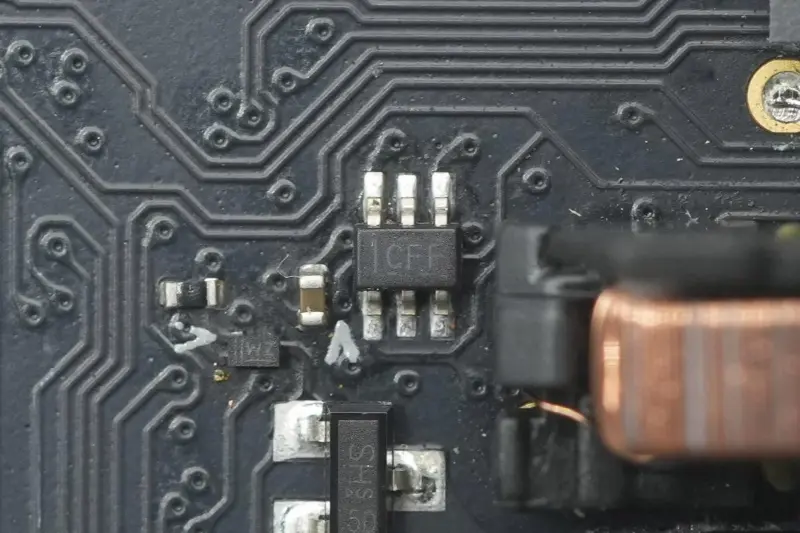

Schmitt தூண்டுதல் உள்ளீடு கொண்ட டூயல்-சேனல் 1.65–5.5V இன்வெர்ட்டர் டெக்சாஸ் இன்ஸ்ட்ரூமென்ட்ஸ், CFF எனக் குறிக்கப்பட்டது, மாடல் SN74LVC2G14, SC70 இல் தொகுக்கப்பட்டுள்ளது.

ஸ்டெப்-டவுன் இண்டக்டரின் க்ளோஸ்-அப்.

மூன்றாவது பட வடிகட்டி மின்தேக்கி 1μF 450V இன் விவரக்குறிப்பைக் கொண்டுள்ளது.

35V 47μF இன் விவரக்குறிப்புடன், முக்கிய கட்டுப்பாட்டு சிப் பவர் சப்ளை மின்தேக்கியும் ரூபிகானில் இருந்து வருகிறது.

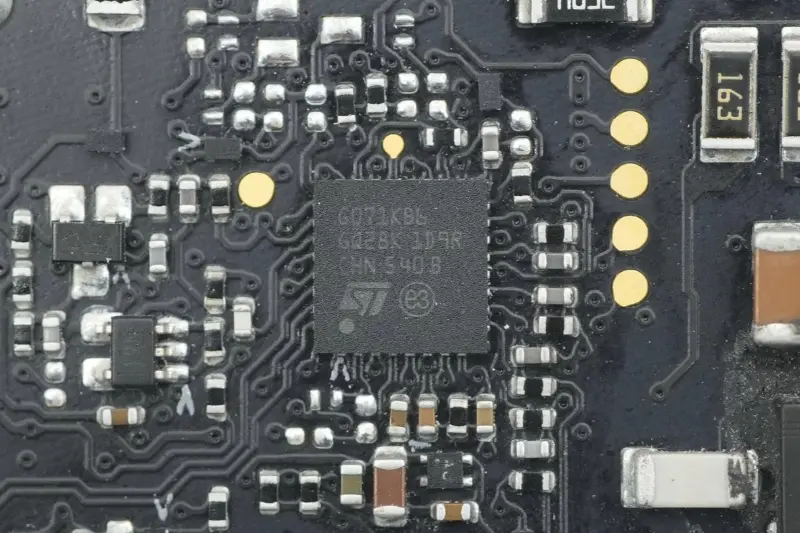

STMicroelectronics STM32G071KB M0 கோர் MCU, உள்ளமைக்கப்பட்ட 128K ஃப்ளாஷ், 36K RAM, முக்கிய அதிர்வெண் 64MHz, UFQFPN32 இல் தொகுக்கப்பட்டுள்ளது, இது மின்சார விநியோகத்தின் முதன்மை இயக்கி கட்டுப்பாட்டிற்குப் பயன்படுத்தப்படுகிறது.

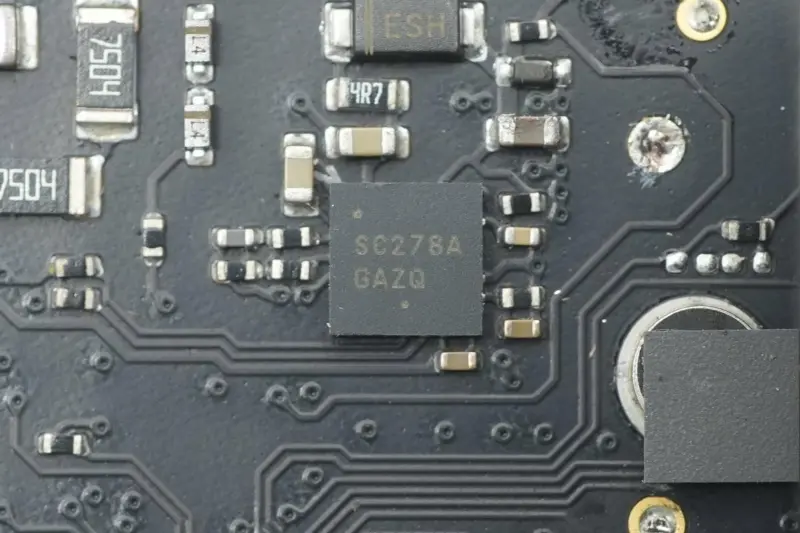

இரண்டு எல்எல்சி ஸ்விட்ச் ட்யூப்களுக்கான இயக்கி என்பது ON செமிகண்டக்டரின் தனிப்பயன் மாதிரியாகும், SC278A எனக் குறிக்கப்பட்டுள்ளது, DFN‑10 இல் தொகுக்கப்பட்டுள்ளது.

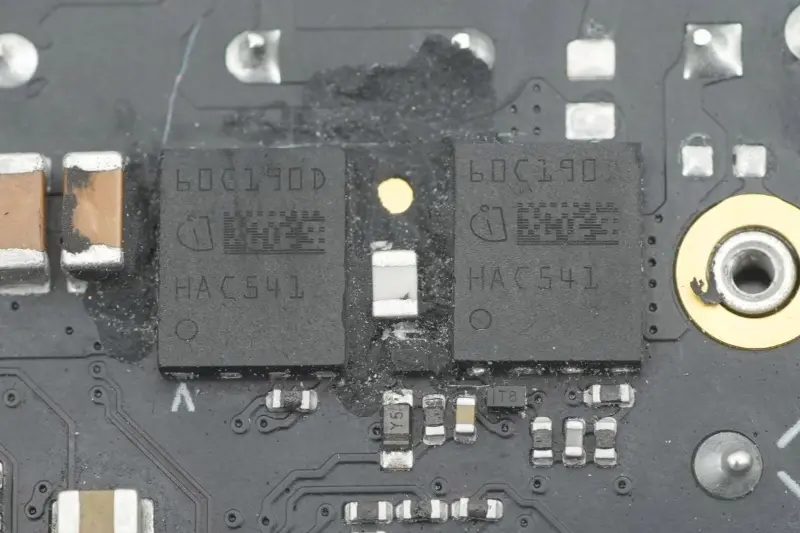

இரண்டு LLC ஸ்விட்ச் ட்யூப்களும் Infineon இலிருந்து, 60C190D எனக் குறிக்கப்பட்டவை, Apple க்கான தனிப்பயன் மாதிரிகள், TSON‑8‑6 இல் தொகுக்கப்பட்டுள்ளன.

இரண்டு ஒத்ததிர்வு மின்தேக்கிகள் VISHAY இலிருந்து வந்தவை.

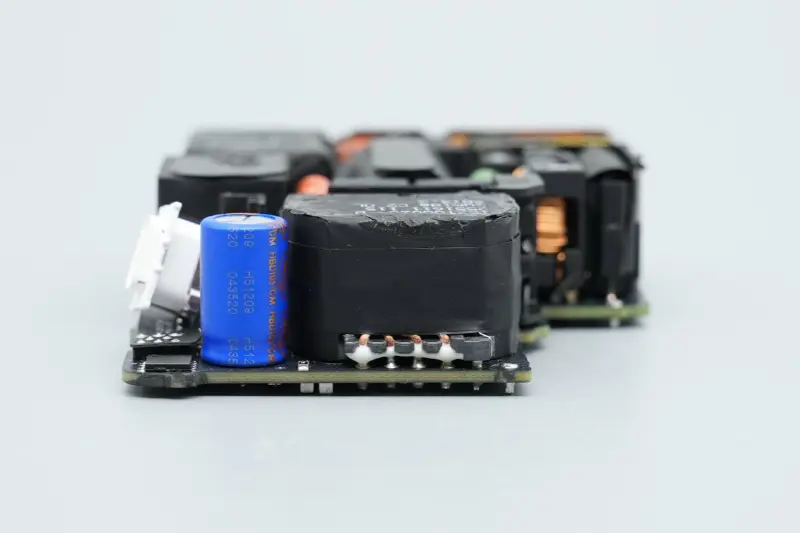

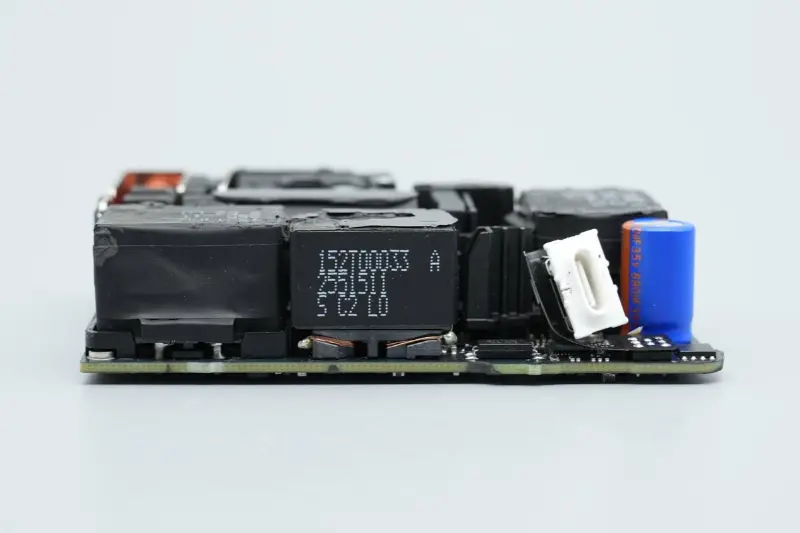

ஒரு டிரான்ஸ்பார்மர், ஆப்டோகப்ளர், அவுட்புட் ஃபில்டர் கேபாசிட்டர், புரோட்டோகால் சிப் மற்றும் VBUS சுவிட்ச் டியூப் ஆகியவை வெளியீட்டு முடிவின் ஒரு பக்கத்தில் நிறுவப்பட்டுள்ளன.

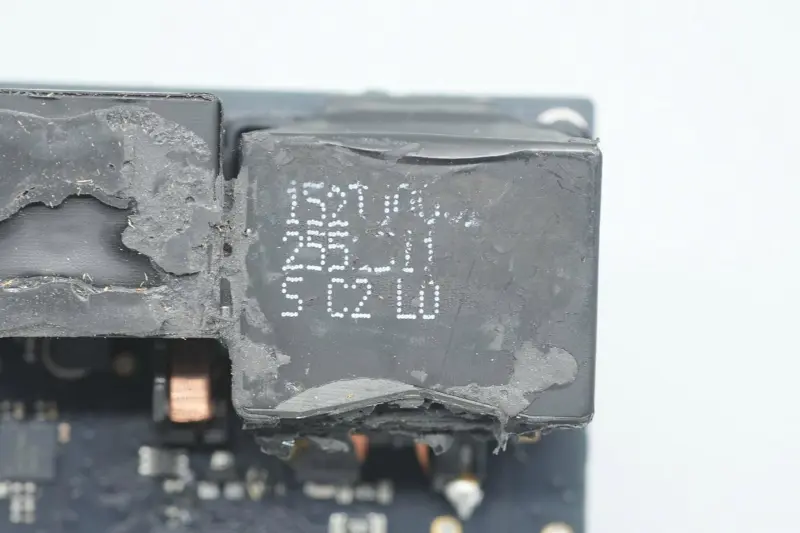

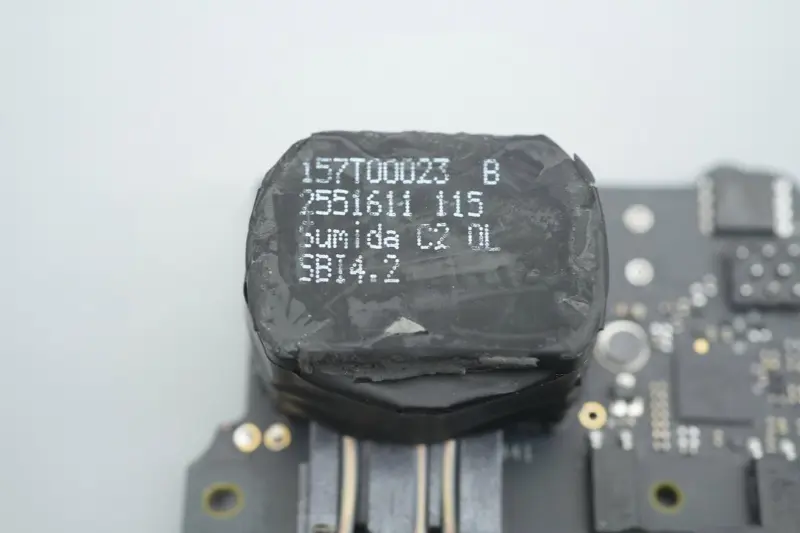

டிரான்ஸ்பார்மரை சுமிதா சப்ளை செய்கிறார்.

இரண்டு கருப்பு Y மின்தேக்கிகள் எதிர்ப்பு குறுக்கீடு பயன்படுத்தப்படுகிறது.

பின்னூட்ட வெளியீட்டு மின்னழுத்தம் மற்றும் சுற்றுப் பாதுகாப்பிற்காகப் பயன்படுத்தப்படும் இரண்டு ஆப்டோகூப்ளர்களின் க்ளோஸ்-அப்.

மூன்றாவது Y மின்தேக்கியின் க்ளோஸ்-அப்.

சின்க்ரோனஸ் ரெக்டிஃபிகேஷன் கன்ட்ரோலரை இயக்குவதற்கான ஸ்டெப்-டவுன் மாற்றி.

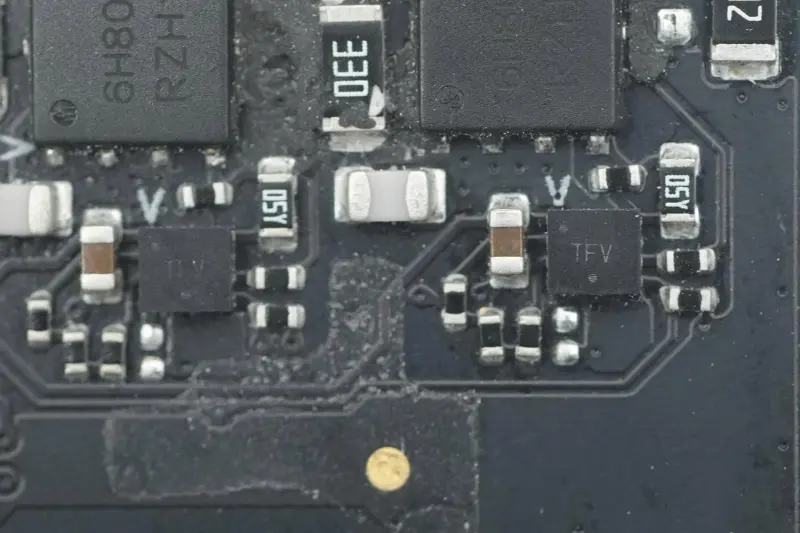

இரண்டு தனிப்பயன் மாதிரி ஒத்திசைவான திருத்தம் கட்டுப்படுத்திகள் ON செமிகண்டக்டரில் இருந்து, TFV எனக் குறிக்கப்பட்டு, WDFN8 இல் தொகுக்கப்பட்டுள்ளன.

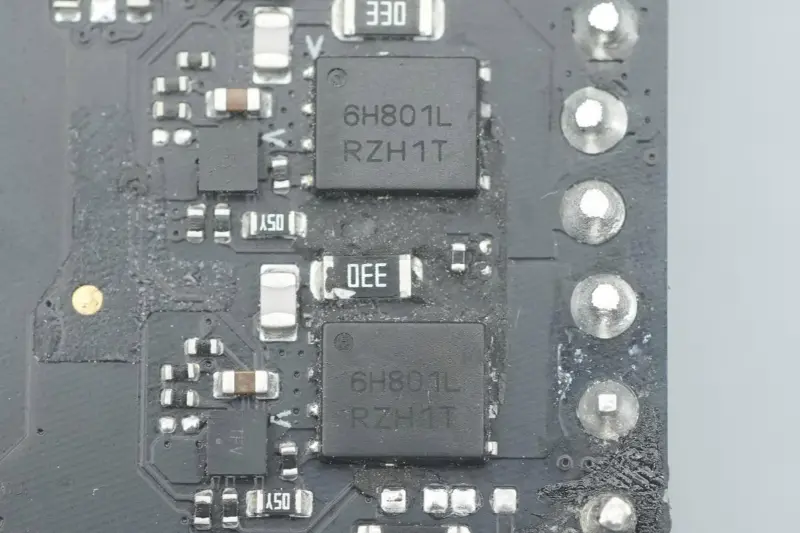

ஒத்திசைவான ரெக்டிஃபையர் குழாய் ON செமிகண்டக்டர், மாடல் NTMFS6H801NL, NMOS குழாய், தாங்கும் மின்னழுத்தம் 80V, ஆன்-ரெசிஸ்டன்ஸ் 2.7mΩ, DFN5 இல் தொகுக்கப்பட்டுள்ளது.

வெளியீடு வடிகட்டி மின்தேக்கி Lelon இருந்து.

மின்தேக்கி விவரக்குறிப்பு 35V 680μF ஆகும்.

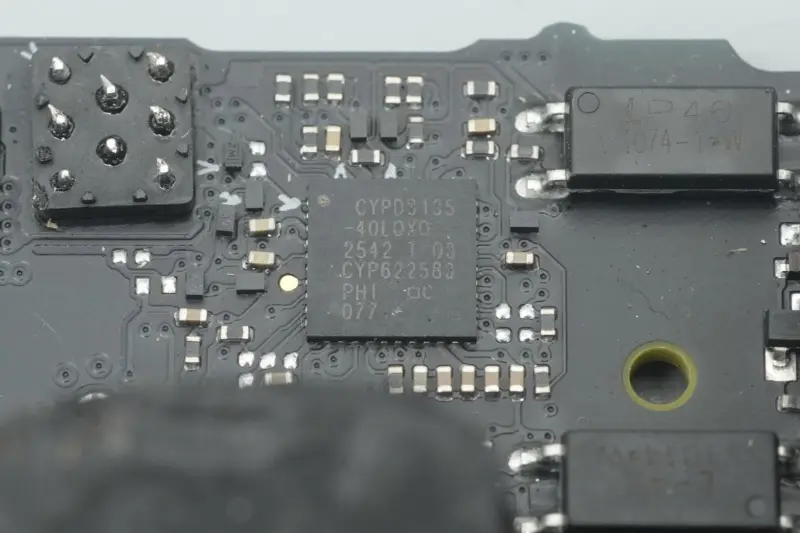

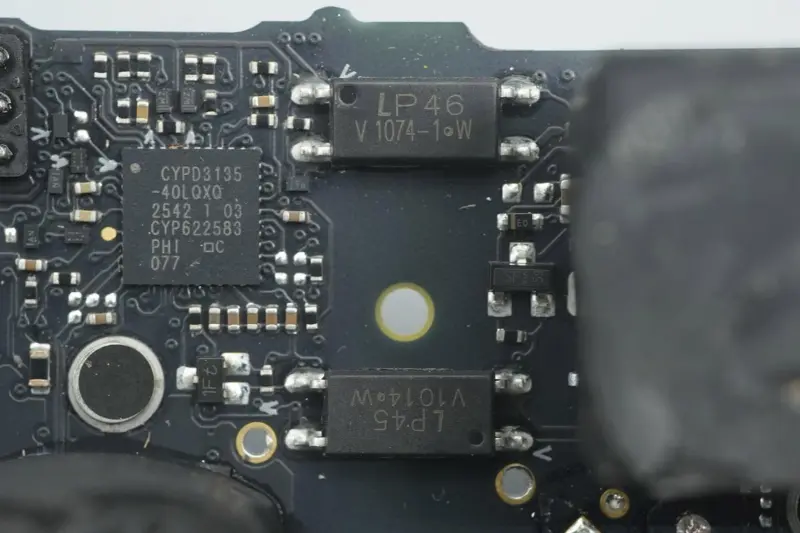

நெறிமுறை சிப் Infineon CYPD3135 ஐ ஏற்றுக்கொள்கிறது, இது தொழில்துறையின் முதல் USB PD3.1 ஃபாஸ்ட் சார்ஜிங் புரோட்டோகால் சிப் ஆகும், இது ஆப்பிளால் Infineon க்கு தனிப்பயனாக்கப்பட்டது.

வெளியீட்டு மின்னோட்டத்தைக் கண்டறிவதற்கான பெருக்கி.

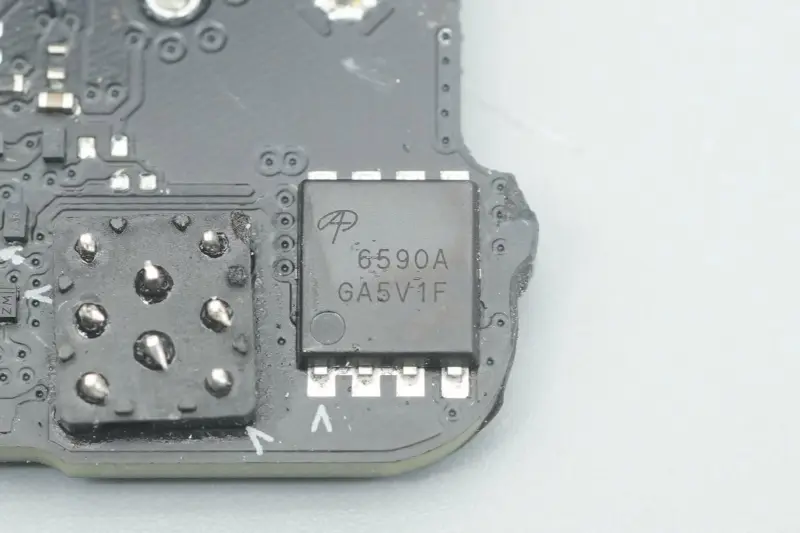

வெளியீடு VBUS சுவிட்ச் குழாய் AOS, மாடல் AON6590A, NMOS குழாய், தாங்கும் மின்னழுத்தம் 40V, ஆன்-ரெசிஸ்டன்ஸ் 0.99mΩ, DFN5*6 இல் தொகுக்கப்பட்டுள்ளது.

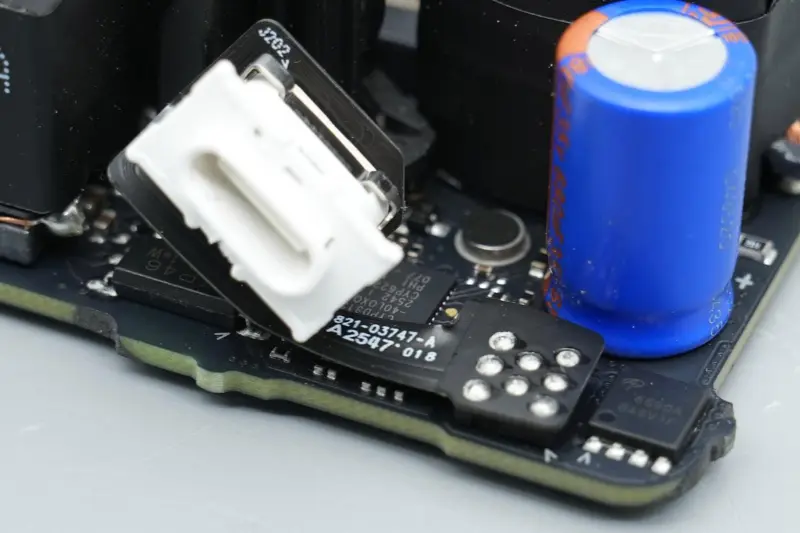

USB-C போர்ட் ரிசெப்டக்கிள் ஒரு நெகிழ்வான சர்க்யூட் போர்டு வழியாக பிரதான PCB உடன் இணைக்கப்பட்டுள்ளது.

USB-C போர்ட் ரிசெப்டக்கிளின் க்ளோஸ்-அப்.

சுருக்கம்

ஆப்பிளின் புதிய 140W ஃபாஸ்ட் சார்ஜர் A3607 ஆப்பிளின் நிலையான குறைந்தபட்ச வடிவமைப்பு மொழியைத் தொடர்கிறது, மேலும் அதன் ஒட்டுமொத்த தோற்றமும் அளவும் முந்தைய தலைமுறை A2452 உடன் மிகவும் ஒத்துப்போகிறது. இருப்பினும், சில விவர வேறுபாடுகள் உள்ளன: பிரிக்கக்கூடிய முள் தொகுதியின் ஸ்லாட்டில் துணை சரிசெய்தலுக்கான உலோக கிளிப் சேர்க்கப்பட்டுள்ளது.

செயல்திறனின் அடிப்படையில், ஆப்பிளின் புதிய தலைமுறை சாதனங்களுக்கான முதன்மை மின்சாரம் வழங்கும்போது, ​​இது முந்தைய பழைய மாடல்களுடன் மிகவும் இணக்கமானது, சாதனங்களுக்கு 140W PD3.1 வேகமான சார்ஜிங்கை வழங்குகிறது.

சார்ஜர் இன்னும் PFC + LLC + ஒத்திசைவான ஸ்டெப்-டவுன் ஆகியவற்றின் உயர்-செயல்திறன் கட்டமைப்பை ஏற்றுக்கொள்கிறது, ஒரு சிறிய ஒட்டுமொத்த தளவமைப்பு மற்றும் திடமான வெப்பச் சிதறல் வடிவமைப்பு. முக்கிய கூறுகளின் அடிப்படையில், கன்ட்ரோலர்கள் இன்னும் NXP, STMicroelectronics, ON Semiconductor மற்றும் Infineon ஆகியவற்றில் இருந்து அதே பகுதி எண்ணின் சில்லுகளாக இருப்பதால், ஆற்றல் சாதனங்கள் Infineon இன் தனிப்பயன் தயாரிப்புகளாக கிட்டத்தட்ட ஒருங்கிணைக்கப்படுகின்றன, மேலும் ஒட்டுமொத்த தீர்வை மிகவும் தீவிரமானதாகவும் தனிப்பயனாக்கவும் செய்கிறது, மேலும் ஆற்றல் திறன் செயல்திறன் மேலும் மேம்படுத்தப்படும் என்று எதிர்பார்க்கப்படுகிறது.
